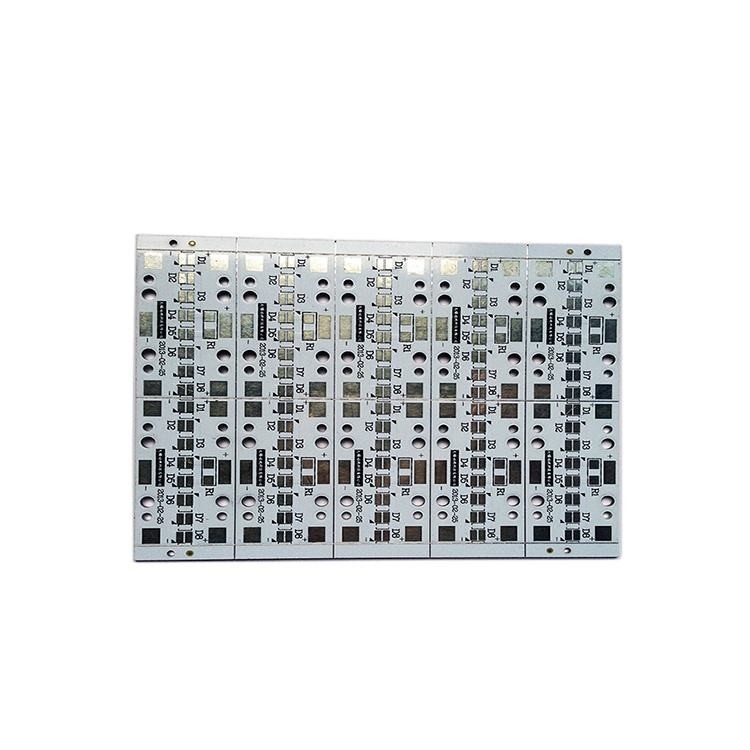

Aluminium Printed Circuit Board Metal Core Pcb Board Produksi MCPCB Smd Pcba Untuk Led
-
Menyoroti
Perhimpunan papan PCB inti logam
,Aluminium Base PCB Board Assembly
,PCB Inti Logam Sisi Dua
-
Ketebalan papan0,2mm-6,0mm
-
Min. Min. Line Width/Spacing Lebar Garis/Jarak0,1mm/0,1mm
-
Warna topeng solderHijau, Hitam, Putih, Biru, Merah
-
Warna SilkscreenPutih, Hitam, Kuning
-
Min. Ukuran Lubang0,2 mm
-
konstanta dielektrik2.5-4.5
-
Min. Jembatan Silkscreen0,1 mm
-
BahanInti logam
-
Min. Minimal. Solder Mask Bridge Jembatan Topeng Solder0,1 mm
-
Jumlah Lapisan1-4 lapisan
-
Suhu operasi-40°C hingga 150°C
-
Konduktivitas termal1,0-8,0 W/mK
-
Ketebalan Tembaga1OZ-6OZ
-
Perbaikan permukaanHASL, ENIG, OSP, Immersion Silver, Immersion Tin
-
Tempat asalCina
-
Nama merekXHT
-
SertifikasiISO、IATF16949、RoSH
-
Nomor modelXHT-Metal Core PCB Manufacturing-5
-
Kuantitas min Ordermoq rendah
-
Waktu pengiriman5-8 hari
-
Syarat-syarat pembayaranT/T, Western Union, MoneyGram
-
Menyediakan kemampuan100000 Pcs/Hari
Aluminium Printed Circuit Board Metal Core Pcb Board Produksi MCPCB Smd Pcba Untuk Led
Aluminium Printed Circuit BoardLogam Inti PcbProduksi papan MCPCB Smd Pcba Untuk Led
Produsen PCB inti logam di Cina
kami memproduksi banyak PCB inti logam di pabrik manufaktur kami, termasuk PCB inti aluminium dan tembaga.
Perusahaan kami memiliki kemampuan manufaktur PCB kelas satu dan menyediakan pelanggan dengan papan sirkuit cetak berkualitas tinggi dan berkinerja tinggi.Kami memiliki peralatan produksi canggih dan tim teknis untuk memenuhi kebutuhan pelanggan untuk berbagai PCB kompleks.
Pertama, kami memiliki peralatan produksi yang canggih pabrik kami dilengkapi dengan jalur produksi PCB terbaruperangkat ini dapat dengan akurat menyadari pelanggan √ persyaratan desain PCB dan memastikan kualitas produk dan stabilitas.
Kedua, kami memiliki tim teknis profesional. tim insinyur kami memiliki pengalaman yang luas dalam desain PCB dan manufaktur dan mampu memberikan pelanggan dengan berbagai dukungan teknis.Baik pada tahap desain PCB atau selama proses manufaktur,kami dapat memberikan pelanggan dengan nasihat profesional dan solusi untuk memastikan bahwa produk dapat mencapai kinerja dan keandalan yang optimal.
Selain itu, kami juga fokus pada manajemen mutu. kami ketat mengikuti standar sistem manajemen mutu internasional untuk memastikan bahwa setiap PCB memenuhi persyaratan dan standar pelanggan.Kami menggunakan peralatan pengujian canggih dan proses kontrol kualitas yang ketat untuk melakukan pengujian dan verifikasi komprehensif dari setiap PCB untuk memastikan kualitas dan stabilitas produk.
Akhirnya, kami dapat memenuhi kebutuhan pelanggan kami untuk berbagai PCB kompleks. apakah itu PCB satu lapisan, dua lapisan atau multi-lapisan, apakah itu PCB kaku, fleksibel atau kaku-fleksibel,kami mampu menyediakan pelanggan dengan solusi yang disesuaikan berkualitas tinggiKami juga dapat memenuhi kebutuhan manufaktur PCB pelanggan untuk persyaratan proses khusus, seperti vias buta dan terkubur, impedansi terkontrol, bahan khusus, dll.
Singkatnya, kami memiliki kemampuan manufaktur PCB yang kuat dan mampu menyediakan pelanggan dengan papan sirkuit cetak berkualitas tinggi dan berkinerja tinggi.Kami akan terus berinvestasi lebih banyak sumber daya dan energi untuk terus meningkatkan kemampuan manufaktur kami dan menyediakan pelanggan dengan produk dan layanan yang lebih baik.
Kemampuan proses PCB kami
| Proses | Artikel | Kapasitas Proses | |
| Informasi Dasar | Kapasitas Produksi | Jumlah lapisan | 1-30 lapisan |
| Bending dan twist | 00,75% standar, 0,5% maju | ||
| Ukuran minimal PCB jadi | 10 x 10mm ((0.4 x 0.4") | ||
| Ukuran maksimum PCB jadi | 530 x 1000mm ((20.9 x 47.24 ") | ||
| Multi-press untuk blind/buried vias | Multi-pencet Siklus≤3 kali | ||
| Ketebalan papan jadi | 0.3 ~ 7.0mm ((8 ~ 276mil) | ||
| Toleransi ketebalan papan jadi | +/-10% standar, +/- 0,1 mm maju | ||
| Penutup permukaan | HASL, HASL bebas timah, Flash gold, ENIG, Hard gold plating, OSP, Immersion Tin, Immersion silver, dll. | ||
| Selective surface finish | ENIG+Jari Emas, Emas Flash+Jari Emas | ||
| Jenis bahan | FR4, Aluminium, CEM, Rogers, PTFE, Nelco, Polyimide/Polyester, dll. | Juga bisa membeli bahan sesuai permintaan | |
| Foil tembaga | 1/3 oz ~ 10 oz | ||
| Tipe Prepreg | FR4 Prepreg, LD-1080 ((HDI) | 106, 1080, 2116, 7628, dll. | |
| Uji yang Dapat Dipercaya | Kekuatan kulit | 7.8N/cm | |
| Kemampuan untuk membakar | 94V-0 | ||
| Kontaminasi ion | ≤1ug/cm2 | ||
| Ketebalan dielektrik minimal | 0.075mm ((3mil) | ||
| Toleransi impedansi | +/-10%, min dapat mengontrol +/- 7% | ||
| Lapisan Dalam&Lapisan Luar Transfer Gambar | Kapasitas Mesin | Mesin penggosok | Ketebalan material: 0,11 ~ 3,2 mm ((4,33mil ~ 126mil) |
| Ukuran material: Min. 228 x 228mm ((9 x 9") | |||
| Laminator, Exposer | Ketebalan material: 0,11 ~ 6,0mm ((4,33 ~ 236mil) | ||
| Ukuran bahan: min 203 x 203mm ((8 x 8"), max. 609.6 x 1200mm ((24 x 30 ") | |||
| Garis Etching | Ketebalan material: 0,11 ~ 6,0mm ((4,33mil ~ 236mil) | ||
| Ukuran bahan: min. 177 x 177mm ((7 x 7") | |||
| Kapasitas Proses Lapisan Dalam | Min. lebar garis dalam/jarak | 0.075/0.075mm ((3/3mil) | |
| Min. jarak dari tepi lubang ke konduktif | 0.2mm ((8mil) | ||
| Min. lapisan dalam cincin cincin | 0.1mm(4mil) | ||
| Min. ruang isolasi lapisan dalam | 0.25mm ((10mil) standar, 0.2mm ((8mil) maju | ||
| Min. jarak dari tepi papan ke konduktif | 0.2mm ((8mil) | ||
| Lebar celah minimal antara tanah tembaga | 0.127mm ((5mil) | ||
| Ketebalan tembaga yang tidak seimbang untuk inti dalam | H/1 oz, 1/2 oz | ||
| Maks. ketebalan tembaga selesai | 10oz | ||
| Kemampuan Proses Lapisan Luar | Jangkauan garis luar minimal/jarak | 0.075/0.075mm ((3/3mil) | |
| Min. ukuran bantalan lubang | 0.3mm(12mil) | ||
| Kapasitas Proses | Max. ukuran tenda slot | 5 x 3mm ((196.8 x 118mil) | |
| Max. ukuran lubang tenda | 4.5mm ((177.2mil) | ||
| Lebar lahan tenda minimal | 0.2mm ((8mil) | ||
| Min. cincin cincin | 0.1mm(4mil) | ||
| Min. BGA pitch | 0.5mm ((20mil) | ||
| AOI | Kapasitas Mesin | Orbotech SK-75 AOI | Ketebalan material: 0,05 ~ 6,0mm ((2 ~ 236,2mil) |
| Ukuran bahan: max. 597 ~ 597mm ((23,5 x 23,5") | |||
| Mesin Orbotech Ves | Ketebalan material: 0,05 ~ 6,0mm ((2 ~ 236,2mil) | ||
| Ukuran bahan: max. 597 ~ 597mm ((23,5 x 23,5") | |||
| Pengeboran | Kapasitas Mesin | MT-CNC2600 Mesin pengeboran | Ketebalan material: 0,11 ~ 6,0mm ((4,33 ~ 236mil) |
| Ukuran material: maksimal 470 ~ 660mm ((18.5 x 26") | |||
| Min. ukuran bor: 0,2mm ((8mil) | |||
| Kapasitas Proses | Min. ukuran bor multi-hit | 0.55mm ((21.6mil) | |
| Max. aspect ratio (ukuran papan yang sudah jadi VS ukuran bor) | 12:01 | ||
| Toleransi lokasi lubang ((dibandingkan dengan CAD) | +/-3mil | ||
| Lubang counterbore | PTH&NPTH, sudut atas 130°,diameter atas < 6,3mm | ||
| Min. jarak dari tepi lubang ke konduktif | 0.2mm ((8mil) | ||
| Max. ukuran bor | 6.5mm ((256mil) | ||
| Min. ukuran slot multi-hit | 0.45mm ((17.7mil) | ||
| Toleransi ukuran lubang untuk press fit | +/- 0,05mm ((+/-2mil) | ||
| Min. Toleransi ukuran slot PTH | +/- 0,15mm ((+/-6mil) | ||
| Min. Toleransi ukuran slot NPTH | +/-2mm ((+/-78.7mil) | ||
| Min. jarak dari tepi lubang ke saluran konduktif (blind vias) | 0.23mm (((9mil) | ||
| Ukuran bor laser minimal | 0.1mm ((+/-4mil) | ||
| Countersink sudut lubang& Diameter | 82 besar.90, 120° | ||
| Proses basah | Kapasitas Mesin | Panel & Pattern plating line | Ketebalan material: 0.2 ~ 7.0mm ((8 ~ 276mil) |
| Ukuran material: maksimal 610 x 762mm ((24 x 30") | |||
| Pengeboran Pengeboran | Ketebalan material: 0.2 ~ 7.0mm ((8 ~ 276mil) | ||
| Ukuran bahan: Min. 203 x 203mm ((8 "x 8") | |||
| Desmear Line | Ketebalan material: 0.2mm ~ 7.0mm ((8 ~ 276mil) | ||
| Ukuran material: maksimal 610 x 762mm ((24 x 30") | |||
| Jalur pelapisan timah | Ketebalan material: 0,2 ~ 3,2 mm ((8 ~ 126mil) | ||
| Ukuran material: maksimal 610 x 762mm ((24 x 30") | |||
| Kapasitas Proses | Ketebalan dinding lubang tembaga | rata-rata 25um ((1mil) standar | |
| Ketebalan tembaga selesai | ≥18um ((0,7mil) | ||
| Lebar garis Min untuk penggoresan penggoresan | 0.2mm ((8mil)) | ||
| Berat tembaga akhir maksimum untuk lapisan dalam dan luar | 7oz | ||
| Ketebalan tembaga yang berbeda | H/1oz, 1/2oz | ||
| Solder Mask& Silkscreen | Kapasitas Mesin | Mesin penggosok | Ketebalan material: 0,5 ~ 7,0mm ((20 ~ 276mil) |
| Ukuran material: Min. 228 x 228mm ((9 x 9") | |||
| Eksponer | Ketebalan material: 0,11 ~ 7,0mm ((4,3 ~ 276mil) | ||
| Ukuran material: maksimal 635 x 813mm ((25 x 32") | |||
| Mengembangkan mesin | Ketebalan material: 0,11 ~ 7,0mm ((4,3 ~ 276mil) | ||
| Ukuran material: Min. 101 x 127mm ((4 x 5") | |||
| Warna | Warna topeng solder | Hijau, hijau matte, kuning, hitam, biru, merah, putih | |
| Warna serbuk sutra | Putih, kuning, hitam, biru | ||
| Kapasitas Topeng Solder | Min. pembukaan topeng solder | 0.05mm (((2mil) | |
| Max. tersumbat dengan ukuran | 0.65mm ((25.6mil) | ||
| Lebar minimal untuk cakupan jalur dengan S/M | 0.05mm (((2mil) | ||
| Min. lebar lem topeng legenda | 0.2mm ((8mil) standar, 0.17mm ((7mil) maju | ||
| Ketebalan topeng solder minimal | 10um ((0.4mil) | ||
| Ketebalan topeng solder untuk tenting | 10um ((0.4mil) | ||
| Lebar jalur minyak karbon minimal/jarak | 0.25/0.35mm ((10/14mil) | ||
| Min. pelacak karbon | 0.06mm (((2.5mil) | ||
| Min. jejak jalur minyak karbon | 0.3mm (((12mil)) | ||
| Min. jarak dari pola karbon ke bantalan | 0.25mm (((10mil) | ||
| Lebar minimum untuk garis/pad penutup topeng yang dapat dikupas | 0.15mm ((6mil) | ||
| Lebar jembatan topeng solder minimal | 0.1mm(4mil)) | ||
| Topeng solder Kekerasan | 6H | ||
| Kapasitas Topeng yang Dapat Dipelupas | Min. jarak dari pola topeng yang dapat dikupas ke pad | 0.3mm (((12mil)) | |
| Ukuran maksimum untuk lubang tenda topeng yang dapat dikupas ((Dengan pencetakan layar) | 2mm ((7.8mil) | ||
| Ukuran maksimum untuk lubang tenda topeng yang dapat dikupas ((Dengan percetakan aluminium) | 4.5mm | ||
| Ketebalan topeng yang dapat dikupas | 0.2 ~ 0.5mm ((8 ~ 20mil) | ||
| Kapasitas Silkscreen | Lebar garis layar sutera minimal | 0.11mm ((4.5mil) | |
| Min. ketinggian garis layar sutera | 0.58mm (((23mil) | ||
| Min. jarak dari legenda ke pad | 0.17mm ((7mil) | ||
| Perbaikan permukaan | Kemampuan untuk menyelesaikan permukaan | Max. panjang jari emas | 50mm ((2") |
| ENIG | 3 ~ 5um ((0,11 ~ 197mil) nikel, 0,025 ~ 0,1um ((0,001 ~ 0,004mil) emas | ||
| Jari emas | 3 ~ 5um ((0,11 ~ 197mil) nikel, 0,25 ~ 1.5um ((0,01 ~ 0,059mil) emas | ||
| HASL | 0.4um ((0.016mil) Sn/Pb | ||
| Mesin HASL | Ketebalan material: 0,6 ~ 4,0 mm ((23,6 ~ 157mil) | ||
| Ukuran bahan: 127 x 127mm ~ 508 x 635mm ((5 x 5 " ~ 20 x 25") | |||
| Plating emas keras | 1-5u" | ||
| Timah Immersi | 0.8 ~ 1.5um ((0.03 ~ 0.059mil) Tin | ||
| Perak perendaman | 0.1 ~ 0.3um ((0.004 ~ 0.012mil) Ag | ||
| OSP | 0.2 ~ 0.5um ((0.008 ~ 0.02mil) | ||
| E-Test | Kapasitas Mesin | Penguji probe terbang | Ketebalan material: 0,4 ~ 6,0 mm ((15,7 ~ 236 mil) |
| Ukuran bahan: max. 498 x 597mm ((19.6 ~ 23.5") | |||
| Min. jarak dari test pad ke tepi papan | 0.5mm ((20mil) | ||
| Min. resistensi konduktif | 5Ω | ||
| Resistensi isolasi maksimum | 250mΩ | ||
| Maks. tegangan uji | 500V | ||
| Ukuran pad uji minimal | 0.15mm (((6mil)) | ||
| Min. jarak dari pad ke pad | 0.25mm (((10mil) | ||
| Maks. arus uji | 200mA | ||
| Profil | Kapasitas Mesin | Jenis profil | NC routing, V-cut, slot tab, lubang cap |
| Mesin routing NC | Ketebalan material: 0,05 ~ 7,0mm ((2 ~ 276mil) | ||
| Ukuran bahan: maksimal 546 x 648mm ((21.5 x 25.5") | |||
| Mesin V-cut | Ketebalan material: 0,6 ~ 3,0 mm ((23,6 ~ 118 mil) | ||
| Lebar material maksimum untuk V-cut: 457mm (((18") | |||
| Kapasitas Proses | Min. ukuran bit routing | 0.6mm ((23.6mil) | |
| Min. Toleransi garis besar | +/-0,1mm ((+/-4mil) | ||
| Jenis sudut V-cut | 20°, 30°, 45°, 60° | ||
| Toleransi sudut potong V | +/-5° | ||
| Toleransi registrasi V-cut | +/-0,1mm ((+/-4mil)) | ||
| Min. jarak jari emas | +/- 0,15mm ((+/-6mil) | ||
| Toleransi sudut bengkok | +/-5° | ||
| Toleransi ketebalan tetap | +/- 0,127mm ((+/-5mil) | ||
| Min. radius dalam | 0.4mm ((15.7mil) | ||
| Min. jarak dari konduktif ke garis besar | 0.2mm ((8mil) | ||
| Toleransi kedalaman Countersink/Counterbore | +/-0,1mm ((+/-4mil) | ||
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabrik, kami memiliki pabrik manufaktur & perakitan PCB kami sendiri.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB+ ((.TGZ)
Q3: Apakah file PCB saya aman ketika saya menyerahkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah memproduksi PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda,Kami juga tidak akan berbagi file ini dengan pihak ketiga lainnya..
Q4: Tidak ada file PCB / Gbr file, hanya memiliki sampel PCB, dapatkah Anda memproduksi untuk saya?
A: Ya, kami bisa membantu Anda untuk mengkloning PCB. Hanya mengirim sampel PCB kepada kami, kami bisa mengkloning desain PCB dan bekerja pada itu.
Q5: Berapa waktu memimpin Chuante?
A:Contoh: 1-2 Lapisan: 5 sampai 7hari kerja 4-8 Lapisan: 12 hari kerja Produksi massal: 1-2 Lapisan:7 sampai 15 hari kerja 4-8 Lapisan:10 sampai 18 hari kerja Waktu pengiriman tergantung pada jumlah konfirmasi akhir Anda.
Q6: Apa pembayaran yang Anda terima?
A:- Transfer Bank (T/T) - Western Union - Paypal - Ali Pay
Q7: Bagaimana mendapatkan PCB?
A: Untuk paket kecil, kami akan mengirimkan papan kepada Anda dengan DHL, UPS, FedEx. layanan pintu ke pintu! Anda akan menerima PCB di rumah Anda. untuk barang berat lebih dari 300kg,kami dapat mengirimkan papan PC Anda dengan kapal atau udara untuk menghemat biaya pengirimanTentu saja, jika Anda memiliki pengangkut Anda sendiri, kami dapat menghubungi mereka untuk menangani pengiriman Anda.
Q8: Berapa jumlah pesanan minimum Anda?
Tidak ada MOQ.
