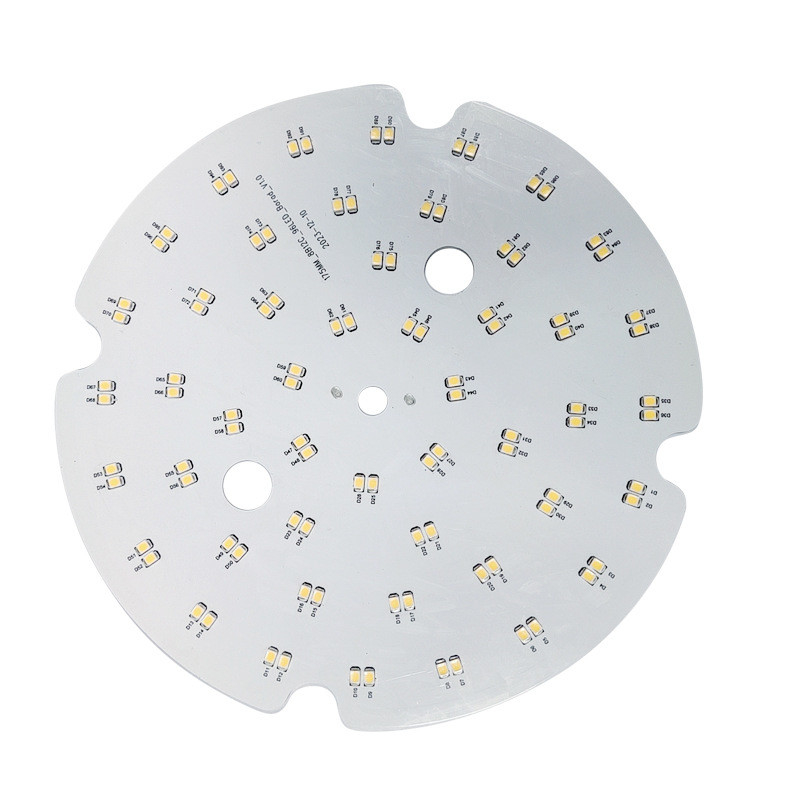

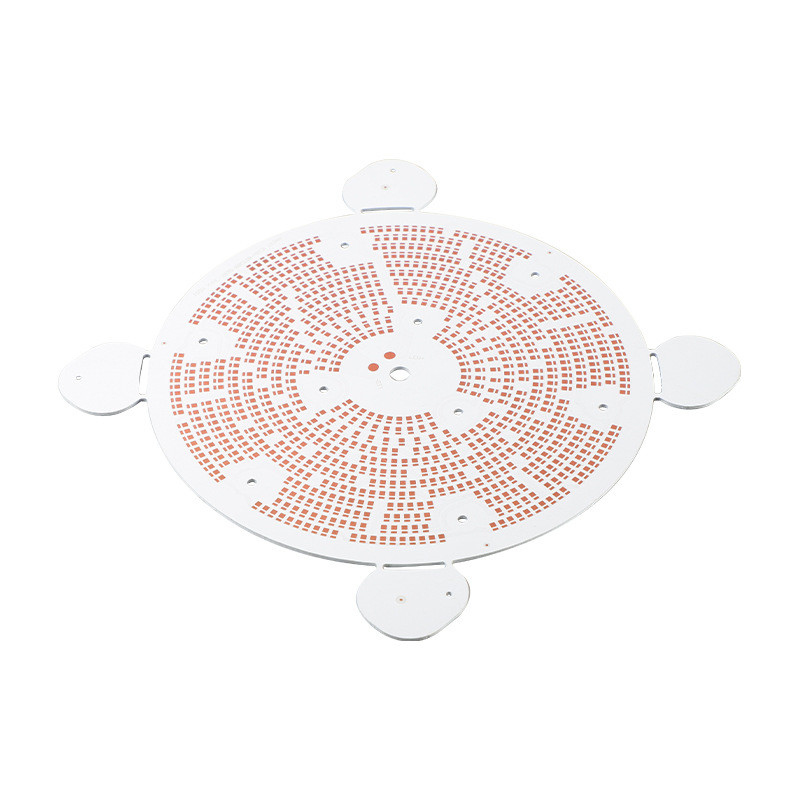

Quick Turn Aluminum Circuit Board Manufacturing For LED Lamps PCB

Quick Turn Aluminium Circuit Board Manufaktur Untuk Lampu LED PCB

Produk - Produksi PCB Inti Logam
  • Menyoroti

    Lampu LED Produksi papan sirkuit

    ,

    Produksi papan sirkuit multilayer

    ,

    Papan sirkuit inti logam multilayer

  • Ketebalan papan
    0,2mm-6,0mm
  • Min. Min. Line Width/Spacing Lebar Garis/Jarak
    0,1mm/0,1mm
  • Warna topeng solder
    Hijau, Hitam, Putih, Biru, Merah
  • Warna Silkscreen
    Putih, Hitam, Kuning
  • Min. Ukuran Lubang
    0,2 mm
  • konstanta dielektrik
    2.5-4.5
  • Min. Jembatan Silkscreen
    0,1 mm
  • Bahan
    Inti logam
  • Min. Minimal. Solder Mask Bridge Jembatan Topeng Solder
    0,1 mm
  • Jumlah Lapisan
    1-4 lapisan
  • Suhu operasi
    -40°C hingga 150°C
  • Konduktivitas termal
    1,0-8,0 W/mK
  • Ketebalan Tembaga
    1OZ-6OZ
  • Perbaikan permukaan
    HASL, ENIG, OSP, Immersion Silver, Immersion Tin
  • Tempat asal
    Cina
  • Nama merek
    XHT
  • Sertifikasi
    ISO、IATF16949、RoSH
  • Nomor model
    XHT-PCB-803
  • Kuantitas min Order
    moq rendah
  • Kemasan rincian
    Karton dengan tas gelembung
  • Waktu pengiriman
    5-8 hari
  • Syarat-syarat pembayaran
    T/T, Western Union, MoneyGram
  • Menyediakan kemampuan
    10000 pcs/hari

Quick Turn Aluminium Circuit Board Manufaktur Untuk Lampu LED PCB

  • Quick Turn Aluminum Circuit Board Manufacturing For LED Lamps PCB
  • Quick Turn Aluminum Circuit Board Manufacturing For LED Lamps PCB
  • Quick Turn Aluminum Circuit Board Manufacturing For LED Lamps PCB
  • Quick Turn Aluminum Circuit Board Manufacturing For LED Lamps PCB
Dapatkan Harga Hubungi sekarang

                          Pembuatan Papan Sirkuit Aluminium Putar Cepat Untuk Lampu LED PCB

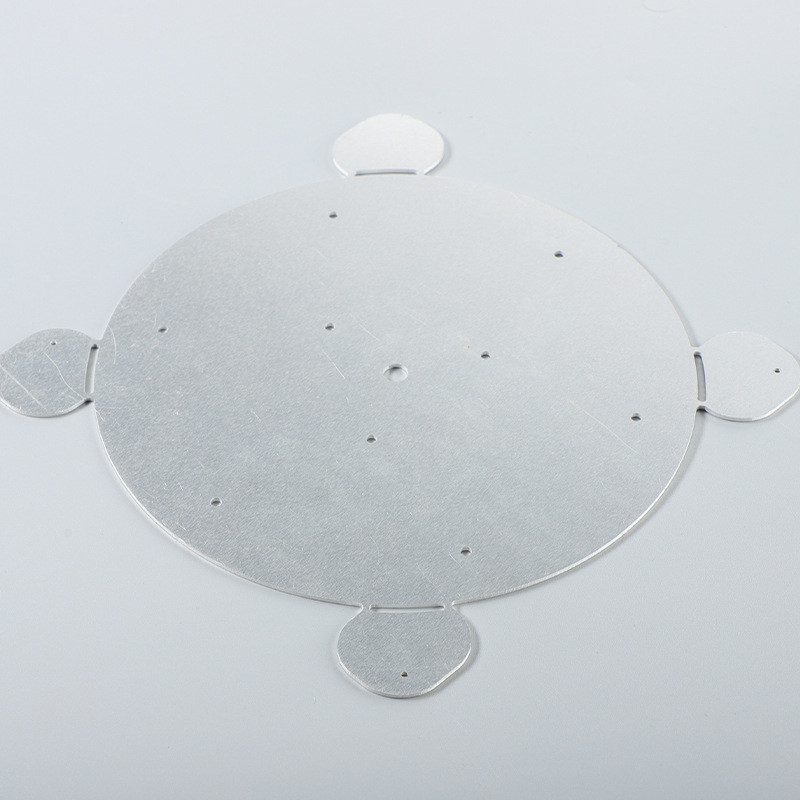

Apa itu Papan Sirkuit Aluminium?



Papan sirkuit aluminium, yang juga dikenal sebagai PCB aluminium, adalah jenis papan sirkuit cetak (PCB) yang menggunakan bahan dasar aluminium, bukan fiberglass atau epoksi tradisional. PCB aluminium dikenal karena konduktivitas termalnya yang sangat baik, yang membuatnya cocok untuk aplikasi yang memerlukan pembuangan panas yang efisien, seperti lampu LED, elektronika daya, dan sistem otomotif.

Penggunaan aluminium sebagai bahan dasar memungkinkan perpindahan panas yang lebih baik dari komponen-komponen penting, sehingga menghasilkan keandalan dan kinerja yang lebih baik. Selain itu, PCB aluminium ringan dan dapat diproduksi dengan berbagai macam permukaan akhir untuk memenuhi persyaratan aplikasi tertentu.

Secara keseluruhan, papan sirkuit aluminium menawarkan solusi menarik untuk perangkat elektronik yang memerlukan manajemen termal efektif dan keandalan tinggi.







Produsen PCB profesional di Cina



kami memproduksi banyak PCB berinti logam di pabrik produksi kami, termasuk PCB berinti aluminium dan tembaga.

Perusahaan kami memiliki kemampuan manufaktur PCB kelas satu dan menyediakan papan sirkuit cetak berkualitas tinggi dan berkinerja tinggi kepada pelanggan. Kami memiliki peralatan produksi dan tim teknis yang canggih untuk memenuhi kebutuhan pelanggan akan berbagai PCB yang rumit.



Pertama, kami memiliki peralatan produksi yang canggih. Pabrik kami dilengkapi dengan lini produksi PCB terkini, perangkat ini dapat secara akurat memenuhi kebutuhan desain PCB pelanggan dan memastikan kualitas dan stabilitas produk.



Kedua, kami memiliki tim teknis yang profesional. Tim teknisi kami memiliki pengalaman luas dalam desain dan produksi PCB dan mampu memberikan dukungan teknis lengkap kepada pelanggan. Baik dalam tahap desain PCB maupun selama proses produksi, kami mampu memberikan saran dan solusi profesional kepada pelanggan untuk memastikan bahwa produk dapat mencapai kinerja dan keandalan yang optimal.



Selain itu, kami juga fokus pada manajemen mutu. Kami benar-benar mengikuti standar sistem manajemen mutu internasional untuk memastikan bahwa setiap PCB memenuhi persyaratan dan standar pelanggan. Kami menggunakan peralatan pengujian canggih dan proses kontrol mutu yang ketat untuk melakukan pengujian dan verifikasi menyeluruh pada setiap PCB guna memastikan kualitas dan stabilitas produk.



Akhirnya, kami mampu memenuhi kebutuhan pelanggan kami untuk berbagai PCB yang kompleks. Baik itu PCB satu lapis, dua lapis, atau multi lapis, baik itu PCB kaku, fleksibel, atau kaku-fleksibel, kami mampu menyediakan solusi khusus berkualitas tinggi bagi pelanggan. Kami juga dapat memenuhi kebutuhan manufaktur PCB pelanggan untuk persyaratan proses khusus, seperti vias buta dan terkubur, impedansi terkontrol, material khusus, dll.



Singkatnya, kami memiliki kemampuan manufaktur PCB yang kuat dan mampu menyediakan papan sirkuit cetak berkualitas tinggi dan berkinerja tinggi kepada pelanggan. Kami akan terus menginvestasikan lebih banyak sumber daya dan energi untuk terus meningkatkan kemampuan manufaktur kami dan menyediakan produk dan layanan yang lebih baik kepada pelanggan.





Proses Barang Kemampuan Proses
Informasi Dasar Kemampuan Produksi Jumlah lapisan 1-30 lapisan
Membungkuk dan memutar 0,75% standar, 0,5% lanjutan
Ukuran PCB selesai minimum 10x10mm (0,4x0,4")
Ukuran PCB jadi maks. 530x1000mm (20,9x47,24")
Tekan multi untuk vias buta/terpendam Siklus Multi-tekan ≤3 kali
Ketebalan papan jadi 0,3 ~ 7,0 mm (8 ~ 276 mil)
Toleransi ketebalan papan jadi +/-10% standar, +/-0,1mm lanjutan
Permukaan akhir HASL, HASL bebas timbal, Emas kilat, ENIG, Pelapisan emas keras, OSP, Timah celup, Perak celup, dll.
Penyelesaian permukaan selektif ENIG + Jari emas, Emas kilat + Jari emas
Jenis Bahan FR4, Aluminium, CEM, Rogers, PTFE, Nelco, Polimida/Poliester, dll. Juga bisa membeli bahan sesuai permintaan
Foil tembaga 1/3 ons ~ 10 ons
Jenis Prepreg Prepreg FR4, LD-1080 (HDI) 106, 1080, 2116, 7628, dst.
Tes yang Andal Kekuatan kupas 7,8 N/cm3
Mudah Terkena Familiar 94V-0
Kontaminasi ionik ≤1 ug/cm²
Ketebalan dielektrik minimum 0,075mm (3mil)
Toleransi impedansi +/-10%, min bisa kontrol +/- 7%
Transfer Gambar Lapisan Dalam & Lapisan Luar Kemampuan Mesin Mesin Penggosok Ketebalan bahan: 0,11 ~ 3,2mm (4,33mil ~ 126mil)
Ukuran bahan: min. 228 x 228mm (9 x 9")
Laminator, Eksposur Ketebalan bahan: 0,11 ~ 6,0mm (4,33 ~ 236mil)
Ukuran material: min. 203 x 203mm (8 x 8"), maks. 609,6 x 1200mm (24 x 30")
Garis Etsa Ketebalan bahan: 0,11 ~ 6,0mm (4,33mil ~ 236mil)
Ukuran bahan: min. 177 x 177mm (7 x 7")
Kemampuan Proses Lapisan Dalam Lebar/jarak baris dalam minimum 0,075/0,075mm (3/3mil)
Jarak minimum dari tepi lubang ke konduktor 0,2 mm (8 juta)
Min. cincin annular lapisan dalam 0,1 mm (4 juta)
Minimum jarak isolasi lapisan dalam 0,25mm (10mil) standar, 0,2mm (8mil) lanjutan
Jarak minimum dari tepi papan ke konduktif 0,2 mm (8 juta)
Lebar celah minimum antara ground tembaga 0,127mm (5mil)
Ketebalan tembaga tidak seimbang untuk inti bagian dalam Tinggi/1 ons, 1/2 ons
Ketebalan tembaga jadi maks. 10 ons
Kemampuan Proses Lapisan Luar Lebar/jarak garis luar minimum 0,075/0,075mm (3/3mil)
Ukuran bantalan lubang minimum 0,3 mm (12 juta)
Kemampuan Proses Ukuran tenda slot maks. 5x3mm (196,8x118mil)
Ukuran lubang tenda maks. 4,5 mm (177,2 juta)
Lebar lahan tenda min. 0,2 mm (8 juta)
Cincin melingkar minimum 0,1 mm (4 juta)
Lapangan BGA Min. 0,5mm (20mil)
AOI Kemampuan Mesin Orbotech SK-75 AOI Ketebalan bahan: 0,05 ~ 6,0mm (2 ~ 236,2mil)
Ukuran material: maks. 597 ~ 597mm (23,5 x 23,5")
Mesin Ves Orbotech Ketebalan bahan: 0,05 ~ 6,0mm (2 ~ 236,2mil)
Ukuran material: maks. 597 ~ 597mm (23,5 x 23,5")
Pengeboran Kemampuan Mesin Mesin Bor MT-CNC2600 Ketebalan bahan: 0,11 ~ 6,0mm (4,33 ~ 236mil)
Ukuran material: maks. 470 ~ 660mm (18,5 x 26")
Ukuran bor minimum: 0,2 mm (8mil)
Kemampuan Proses Ukuran mata bor multi-hit minimum 0,55mm (21,6 juta)
Rasio aspek maks. (ukuran papan jadi VS ukuran bor) Pukul 12.01
Toleransi lokasi lubang (dibandingkan dengan CAD) +/-3 juta
Lubang bor tandingan PTH&NPTH, Sudut atas 130°, Diameter atas <6,3mm
Jarak minimum dari tepi lubang ke konduktor 0,2 mm (8 juta)
Ukuran mata bor maks. 6,5 mm (256 mil)
Ukuran slot multi-hit minimum 0,45mm (17,7 juta)
Toleransi ukuran lubang untuk pemasangan tekan +/-0,05 mm (+/-2 juta)
Toleransi ukuran slot PTH minimum +/-0,15 mm (+/-6 juta)
Toleransi ukuran slot NPTH minimum +/-2mm(+/-78,7 juta)
Jarak minimum dari tepi lubang ke konduktif (vias buta) 0,23mm (9mil)
Ukuran bor laser minimum 0,1 mm (+/-4 juta)
Sudut & Diameter Lubang Countersink Atas 82,90,120°
Proses Basah Kemampuan Mesin Lini pelapisan panel dan pola Ketebalan bahan: 0,2 ~ 7,0mm (8 ~ 276mil)
Ukuran material: maks. 610 x 762mm (24 x 30")
Mesin Deburring Ketebalan bahan: 0,2 ~ 7,0mm (8 ~ 276mil)
Ukuran bahan: min. 203 x 203mm (8" x 8")
Garis Desmear Ketebalan bahan: 0,2mm ~ 7,0mm (8 ~ 276mil)
Ukuran material: maks. 610 x 762mm (24 x 30")
Jalur pelapisan timah Ketebalan bahan: 0,2 ~ 3,2mm (8 ~ 126mil)
Ukuran material: maks. 610 x 762mm (24 x 30")
Kemampuan Proses Ketebalan dinding lubang tembaga rata-rata 25um (1mil) standar
Ketebalan tembaga jadi ≥18um (0,7 juta)
Lebar garis minimum untuk penandaan etsa 0,2 mm (8 mil)
Berat tembaga jadi maksimum untuk lapisan dalam & luar 7 ons
Ketebalan tembaga yang berbeda Tinggi/1 ons, 1/2 ons
Masker Solder & Sablon Kemampuan Mesin Mesin Penggosok Ketebalan bahan: 0,5 ~ 7,0mm (20 ~ 276mil)
Ukuran bahan: min. 228 x 228mm (9 x 9")
Pengungkap Ketebalan bahan: 0,11 ~ 7,0mm (4,3 ~ 276mil)
Ukuran material: maks. 635 x 813mm (25 x 32")
Mengembangkan mesin Ketebalan bahan: 0,11 ~ 7,0mm (4,3 ~ 276mil)
Ukuran bahan: min. 101 x 127mm (4 x 5")
Warna Warna topeng solder Hijau, hijau matte, kuning, hitam, biru, merah, putih
Warna sablon Putih, kuning, hitam, biru
Kemampuan Masker Solder Pembukaan masker solder minimum 0,05 mm (2 juta)
Maks. terpasang melalui ukuran 0,65mm (25,6 juta)
Lebar minimum untuk cakupan garis menurut S/M 0,05 mm (2 juta)
Lebar legenda topeng solder minimum 0,2mm (8mil) standar, 0,17mm (7mil) lanjutan
Ketebalan masker solder minimum 10um (0,4 juta)
Ketebalan topeng solder untuk via tenting 10um (0,4 juta)
Lebar/jarak minimum saluran oli karbon 0,25/0,35mm (10/14mil)
Pelacak karbon minimum 0,06mm (2,5 juta)
Jejak garis minyak karbon minimum 0,3mm (12mil)
Jarak minimum dari pola karbon ke bantalan 0,25mm (10mil)
Lebar minimum untuk garis/bantalan penutup masker yang dapat dikupas 0,15mm (6mil)
Lebar jembatan masker solder minimum 0,1 mm (4 juta)
Kekerasan Masker Solder 6 jam
Kemampuan Masker yang Dapat Dikupas Jarak minimum dari pola masker yang dapat dikupas ke bantalan 0,3mm (12mil)
Ukuran maks. untuk lubang tenda masker yang dapat dikupas (Dengan sablon) 2mm (7,8 juta)
Ukuran maks. untuk lubang tenda masker yang dapat dikupas (Dengan pencetakan aluminium) 4,5 mm
Ketebalan masker yang bisa dikelupas 0,2 ~ 0,5 mm (8 ~ 20 juta)
Kemampuan Sablon Lebar garis sablon minimum 0,11mm (4,5 juta)
Tinggi garis sablon minimum 0,58mm (23mil)
Jarak minimum dari legenda ke pad 0,17mm (7mil)
Permukaan Akhir Kemampuan Penyelesaian Permukaan Panjang jari emas maks. 50mm (2")
ENIG 3 ~ 5um (0,11 ~ 197mil) nikel, 0,025 ~ 0,1um (0,001 ~ 0,004mil) emas
jari emas 3 ~ 5um (0,11 ~ 197mil) nikel, 0,25 ~ 1,5um (0,01 ~ 0,059mil) emas
Bahasa Inggris 0,4um (0,016mil) Sn/Pb
Mesin HASL Ketebalan bahan: 0,6 ~ 4,0mm (23,6 ~ 157mil)
Ukuran bahan: 127 x 127mm ~ 508 x 635mm (5 x 5" ~ 20 x 25")
Pelapisan emas keras 1-5u"
Kaleng Perendaman 0,8 ~ 1,5um (0,03 ~ 0,059mil) Timah
Perendaman Perak 0,1 ~ 0,3um(0,004 ~ 0,012mil) Ag
OSP 0,2 ~ 0,5um (0,008 ~ 0,02mil)
Tes Elektronik Kemampuan Mesin Penguji probe terbang Ketebalan bahan: 0,4 ~ 6,0mm (15,7 ~ 236mil)
Ukuran material: maks. 498 x 597mm (19,6 ~ 23,5")
Jarak minimum dari bantalan uji ke tepi papan 0,5mm (20mil)
Resistensi konduktif minimum 5Ω
Resistansi isolasi maks. 250mΩ
Tegangan uji maks. Tegangan 500V
Ukuran bantalan uji minimum 0,15mm (6mil)
Jarak minimum antara bantalan uji dengan bantalan uji 0,25mm (10mil)
Arus uji maks. 200mA
Pembuatan profil Kemampuan Mesin Jenis profil Perutean NC, V-cut, tab slot, lubang stempel
Mesin perute NC Ketebalan bahan: 0,05 ~ 7,0mm (2 ~ 276mil)
Ukuran material: maks. 546 x 648mm (21,5 x 25,5")
Mesin potong V Ketebalan bahan: 0,6 ~ 3,0mm (23,6 ~ 118mil)
Lebar material maksimum untuk V-cut: 457mm (18")
Kemampuan Proses Ukuran bit perutean minimum 0,6 mm (23,6 juta)
Toleransi garis besar minimum +/-0,1 mm (+/-4 juta)
Tipe sudut potong V 20°, 30°, 45°, 60°
Toleransi sudut potong V +/-5°
Toleransi registrasi V-cut +/-0,1 mm (+/-4 juta)
Jarak jari emas minimum +/-0,15 mm (+/-6 juta)
Toleransi sudut beveling +/-5°
Bevelling tetap memiliki toleransi ketebalan +/-0,127 mm (+/-5 juta)
Jari-jari dalam minimum 0,4 mm (15,7 juta)
Jarak minimum dari konduktif ke garis luar 0,2 mm (8 juta)
Toleransi kedalaman countersink/counterbore +/-0,1 mm (+/-4 juta)
Pemasok Pembuatan Papan Sirkuit Aluminium Putar Cepat


Perkenalan



Perusahaan kami didirikan pada tahun 2004, telah menjadi nama tepercaya dalam industri EMS, berlokasi strategis di Huizhou, provinsi Guangdong, dekat pusat kota Shenzhen yang ramai.

Dengan bentang alam seluas 20.000 meter persegi, fasilitas kami dilengkapi untuk melayani beragam pelanggan di berbagai sektor,dari elektronik konsumen hingga perangkat medis, komponen otomotif, peralatan industri, sistem tenaga, solusi energi baru, dan perangkat komunikasi.

Komprehensif kamiLayanan EMS/ODM/OEM, termasuk desain sistem elektronik, pengembangan prototipe, pembuatan PCB, perakitan, dan pengujian yang ketat,memastikan kualitas terbaik, harga kompetitif, dan pengiriman tepat waktu.


Kami memiliki rantai pasokan komponen elektronik yang kuat, kami dapat menawarkan harga yang kompetitif untuk daftar BOM Anda.


kami telah menerapkan secara lengkapMES (Sistem Eksekusi Manufaktur)meliputi penerimaan bahan baku,TPSpemasangan permukaan,MENCELUPKANplug-in, dan pengujian fungsional produk yang ketat.

Sistem ini memungkinkan pemantauan waktu nyata dan penelusuran data terhadap setiap kondisi abnormal selama produksi, memastikan integritas produk dan keterlacakan proses penuh.

Kapasitas produksi bulanan kami sebesar 600 juta titik menjamin kualitas terbaik dan pengiriman tepat waktu.

Melayani

Kami mengkhususkan diri dalam menyediakan solusi EMS yang komprehensif untuk memenuhi kebutuhan unik klien kami.



Berikut sekilas layanan yang kami tawarkan:

1. Pasokan Komponen Elektronik.
2. Pembuatan PCB.
3. Perakitan PCB.
4.Pembuatan Kotak.

Kami memiliki rantai pasokan komponen elektronik yang kuat, kami dapat menawarkan harga yang kompetitif untuk daftar BOM Anda.
