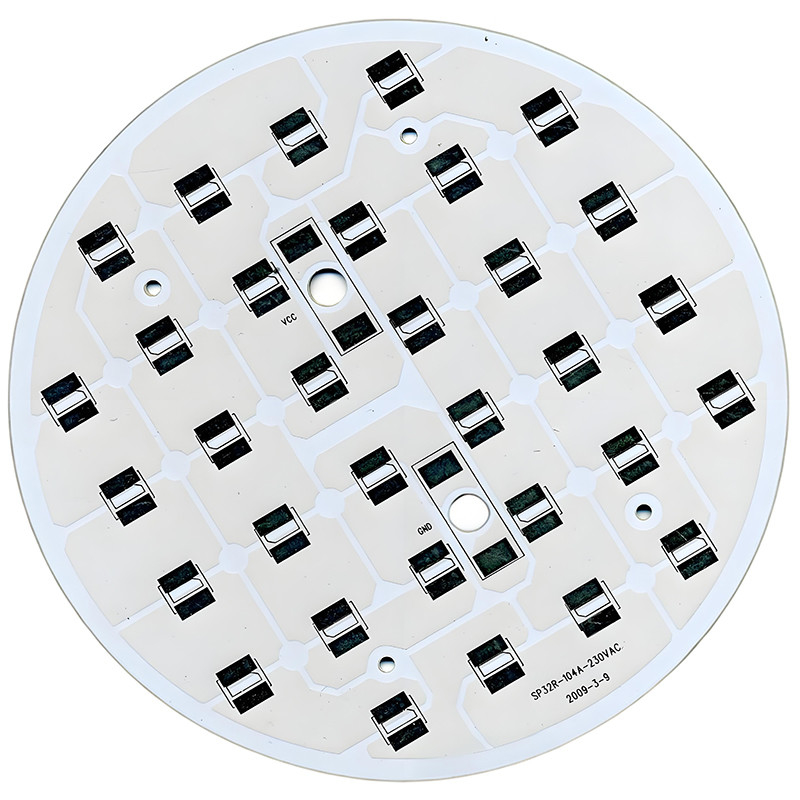

Industri Aluminium Base Round Led Metal Core PCB Circuit Board Pembuatan Desain yang disesuaikan
-
Menyoroti
Aluminium Metal Core PCB
,PCB inti logam bulat
,Aluminium PCB Board Assembly
-
Ketebalan papan0,2mm-6,0mm
-
Min. Min. Line Width/Spacing Lebar Garis/Jarak0,1mm/0,1mm
-
Warna topeng solderHijau, Hitam, Putih, Biru, Merah
-
Warna SilkscreenPutih, Hitam, Kuning
-
Min. Ukuran Lubang0,2 mm
-
konstanta dielektrik2.5-4.5
-
Min. Jembatan Silkscreen0,1 mm
-
BahanInti logam
-
Min. Minimal. Solder Mask Bridge Jembatan Topeng Solder0,1 mm
-
Jumlah Lapisan1-4 lapisan
-
Suhu operasi-40°C hingga 150°C
-
Konduktivitas termal1,0-8,0 W/mK
-
Ketebalan Tembaga1OZ-6OZ
-
Perbaikan permukaanHASL, ENIG, OSP, Immersion Silver, Immersion Tin
-
Tempat asalCina
-
Nama merekXHT
-
SertifikasiISO、IATF16949、RoSH
-
Nomor modelXHT-Metal Core PCB Manufacturing-5
-
Kuantitas min Ordermoq rendah
-
Waktu pengiriman5-8 hari
-
Syarat-syarat pembayaranT/T, Western Union, MoneyGram
-
Menyediakan kemampuan100000 Pcs/Hari
Industri Aluminium Base Round Led Metal Core PCB Circuit Board Pembuatan Desain yang disesuaikan
Papan PCB LED Bulat Basis Aluminium Papan Sirkuit Aluminium Kustom
Produsen PCB di Cina
kami memproduksi banyak PCB berinti logam di pabrik produksi kami, termasuk PCB berinti aluminium dan tembaga.
Perusahaan kami memiliki kemampuan manufaktur PCB kelas satu dan menyediakan papan sirkuit cetak berkualitas tinggi dan berkinerja tinggi kepada pelanggan. Kami memiliki peralatan produksi dan tim teknis yang canggih untuk memenuhi kebutuhan pelanggan akan berbagai PCB yang rumit.
Pertama, kami memiliki peralatan produksi yang canggih. Pabrik kami dilengkapi dengan lini produksi PCB terkini, perangkat ini dapat secara akurat memenuhi kebutuhan desain PCB pelanggan dan memastikan kualitas dan stabilitas produk.
Kedua, kami memiliki tim teknis yang profesional. Tim teknisi kami memiliki pengalaman luas dalam desain dan produksi PCB dan mampu memberikan dukungan teknis lengkap kepada pelanggan. Baik dalam tahap desain PCB maupun selama proses produksi, kami mampu memberikan saran dan solusi profesional kepada pelanggan untuk memastikan bahwa produk dapat mencapai kinerja dan keandalan yang optimal.
Selain itu, kami juga fokus pada manajemen mutu. Kami benar-benar mengikuti standar sistem manajemen mutu internasional untuk memastikan bahwa setiap PCB memenuhi persyaratan dan standar pelanggan. Kami menggunakan peralatan pengujian canggih dan proses kontrol mutu yang ketat untuk melakukan pengujian dan verifikasi menyeluruh pada setiap PCB guna memastikan kualitas dan stabilitas produk.
Akhirnya, kami mampu memenuhi kebutuhan pelanggan kami untuk berbagai PCB yang kompleks. Baik itu PCB satu lapis, dua lapis, atau multi lapis, baik itu PCB kaku, fleksibel, atau kaku-fleksibel, kami mampu menyediakan solusi khusus berkualitas tinggi bagi pelanggan. Kami juga dapat memenuhi kebutuhan manufaktur PCB pelanggan untuk persyaratan proses khusus, seperti vias buta dan terkubur, impedansi terkontrol, material khusus, dll.
Singkatnya, kami memiliki kemampuan manufaktur PCB yang kuat dan mampu menyediakan papan sirkuit cetak berkualitas tinggi dan berkinerja tinggi kepada pelanggan. Kami akan terus menginvestasikan lebih banyak sumber daya dan energi untuk terus meningkatkan kemampuan manufaktur kami dan menyediakan produk dan layanan yang lebih baik kepada pelanggan.
Kemampuan Proses PCB XHT
| Proses | Barang | Kemampuan Proses | |
| Informasi Dasar | Kemampuan Produksi | Jumlah lapisan | 1-30 lapisan |
| Membungkuk dan memutar | 0,75% standar, 0,5% lanjutan | ||
| Ukuran PCB selesai minimum | 10x10mm (0,4x0,4") | ||
| Ukuran PCB jadi maks. | 530x1000mm (20,9x47,24") | ||
| Tekan multi untuk vias buta/terpendam | Siklus Multi-tekan ≤3 kali | ||
| Ketebalan papan jadi | 0,3 ~ 7,0 mm (8 ~ 276 mil) | ||
| Toleransi ketebalan papan jadi | +/-10% standar, +/-0,1mm lanjutan | ||
| Permukaan akhir | HASL, HASL bebas timbal, Emas kilat, ENIG, Pelapisan emas keras, OSP, Timah celup, Perak celup, dll. | ||
| Penyelesaian permukaan selektif | ENIG + Jari emas, Emas kilat + Jari emas | ||
| Jenis Bahan | FR4, Aluminium, CEM, Rogers, PTFE, Nelco, Polimida/Poliester, dll. | Juga bisa membeli bahan sesuai permintaan | |
| Foil tembaga | 1/3 ons ~ 10 ons | ||
| Jenis Prepreg | Prepreg FR4, LD-1080 (HDI) | 106, 1080, 2116, 7628, dst. | |
| Tes yang Andal | Kekuatan kupas | 7,8 N/cm3 | |
| Mudah Terkena Familiar | 94V-0 | ||
| Kontaminasi ionik | ≤1 ug/cm² | ||
| Ketebalan dielektrik minimum | 0,075mm (3mil) | ||
| Toleransi impedansi | +/-10%, min bisa kontrol +/- 7% | ||
| Transfer Gambar Lapisan Dalam & Lapisan Luar | Kemampuan Mesin | Mesin Penggosok | Ketebalan bahan: 0,11 ~ 3,2mm (4,33mil ~ 126mil) |
| Ukuran bahan: min. 228 x 228mm (9 x 9") | |||
| Laminator, Eksposur | Ketebalan bahan: 0,11 ~ 6,0mm (4,33 ~ 236mil) | ||
| Ukuran material: min. 203 x 203mm (8 x 8"), maks. 609,6 x 1200mm (24 x 30") | |||
| Garis Etsa | Ketebalan bahan: 0,11 ~ 6,0mm (4,33mil ~ 236mil) | ||
| Ukuran bahan: min. 177 x 177mm (7 x 7") | |||
| Kemampuan Proses Lapisan Dalam | Lebar/jarak baris dalam minimum | 0,075/0,075mm (3/3mil) | |
| Jarak minimum dari tepi lubang ke konduktor | 0,2 mm (8 juta) | ||
| Min. cincin annular lapisan dalam | 0,1 mm (4 juta) | ||
| Minimum jarak isolasi lapisan dalam | 0,25mm (10mil) standar, 0,2mm (8mil) lanjutan | ||
| Jarak minimum dari tepi papan ke konduktif | 0,2 mm (8 juta) | ||
| Lebar celah minimum antara ground tembaga | 0,127mm (5mil) | ||
| Ketebalan tembaga tidak seimbang untuk inti bagian dalam | Tinggi/1 ons, 1/2 ons | ||
| Ketebalan tembaga jadi maks. | 10 ons | ||
| Kemampuan Proses Lapisan Luar | Lebar/jarak garis luar minimum | 0,075/0,075mm (3/3mil) | |
| Ukuran bantalan lubang minimum | 0,3 mm (12 juta) | ||
| Kemampuan Proses | Ukuran tenda slot maks. | 5x3mm (196,8x118mil) | |
| Ukuran lubang tenda maks. | 4,5 mm (177,2 juta) | ||
| Lebar lahan tenda min. | 0,2 mm (8 juta) | ||
| Cincin melingkar minimum | 0,1 mm (4 juta) | ||
| Lapangan BGA Min. | 0,5mm (20mil) | ||
| AOI | Kemampuan Mesin | Orbotech SK-75 AOI | Ketebalan bahan: 0,05 ~ 6,0mm (2 ~ 236,2mil) |
| Ukuran material: maks. 597 ~ 597mm (23,5 x 23,5") | |||
| Mesin Ves Orbotech | Ketebalan bahan: 0,05 ~ 6,0mm (2 ~ 236,2mil) | ||
| Ukuran material: maks. 597 ~ 597mm (23,5 x 23,5") | |||
| Pengeboran | Kemampuan Mesin | Mesin Bor MT-CNC2600 | Ketebalan bahan: 0,11 ~ 6,0mm (4,33 ~ 236mil) |
| Ukuran material: maks. 470 ~ 660mm (18,5 x 26") | |||
| Ukuran bor minimum: 0,2 mm (8mil) | |||
| Kemampuan Proses | Ukuran mata bor multi-hit minimum | 0,55mm (21,6 juta) | |
| Rasio aspek maks. (ukuran papan jadi VS ukuran bor) | Pukul 12.01 | ||
| Toleransi lokasi lubang (dibandingkan dengan CAD) | +/-3 juta | ||
| Lubang bor tandingan | PTH&NPTH, Sudut atas 130°, Diameter atas <6,3mm | ||
| Jarak minimum dari tepi lubang ke konduktor | 0,2 mm (8 juta) | ||
| Ukuran mata bor maks. | 6,5 mm (256 mil) | ||
| Ukuran slot multi-hit minimum | 0,45mm (17,7 juta) | ||
| Toleransi ukuran lubang untuk pemasangan tekan | +/-0,05 mm (+/-2 juta) | ||
| Toleransi ukuran slot PTH minimum | +/-0,15 mm (+/-6 juta) | ||
| Toleransi ukuran slot NPTH minimum | +/-2mm(+/-78,7 juta) | ||
| Jarak minimum dari tepi lubang ke konduktif (vias buta) | 0,23mm (9mil) | ||
| Ukuran bor laser minimum | 0,1 mm (+/-4 juta) | ||
| Sudut & Diameter Lubang Countersink | Atas 82,90,120° | ||
| Proses Basah | Kemampuan Mesin | Lini pelapisan panel dan pola | Ketebalan bahan: 0,2 ~ 7,0mm (8 ~ 276mil) |
| Ukuran material: maks. 610 x 762mm (24 x 30") | |||
| Mesin Deburring | Ketebalan bahan: 0,2 ~ 7,0mm (8 ~ 276mil) | ||
| Ukuran bahan: min. 203 x 203mm (8" x 8") | |||
| Garis Desmear | Ketebalan bahan: 0,2mm ~ 7,0mm (8 ~ 276mil) | ||
| Ukuran material: maks. 610 x 762mm (24 x 30") | |||
| Jalur pelapisan timah | Ketebalan bahan: 0,2 ~ 3,2mm (8 ~ 126mil) | ||
| Ukuran material: maks. 610 x 762mm (24 x 30") | |||
| Kemampuan Proses | Ketebalan dinding lubang tembaga | rata-rata 25um (1mil) standar | |
| Ketebalan tembaga jadi | ≥18um (0,7 juta) | ||
| Lebar garis minimum untuk penandaan etsa | 0,2 mm (8 mil) | ||
| Berat tembaga jadi maksimum untuk lapisan dalam & luar | 7 ons | ||
| Ketebalan tembaga yang berbeda | Tinggi/1 ons, 1/2 ons | ||
| Masker Solder & Sablon | Kemampuan Mesin | Mesin Penggosok | Ketebalan bahan: 0,5 ~ 7,0mm (20 ~ 276mil) |
| Ukuran bahan: min. 228 x 228mm (9 x 9") | |||
| Pengungkap | Ketebalan bahan: 0,11 ~ 7,0mm (4,3 ~ 276mil) | ||
| Ukuran material: maks. 635 x 813mm (25 x 32") | |||
| Mengembangkan mesin | Ketebalan bahan: 0,11 ~ 7,0mm (4,3 ~ 276mil) | ||
| Ukuran bahan: min. 101 x 127mm (4 x 5") | |||
| Warna | Warna topeng solder | Hijau, hijau matte, kuning, hitam, biru, merah, putih | |
| Warna sablon | Putih, kuning, hitam, biru | ||
| Kemampuan Masker Solder | Pembukaan masker solder minimum | 0,05 mm (2 juta) | |
| Maks. terpasang melalui ukuran | 0,65mm (25,6 juta) | ||
| Lebar minimum untuk cakupan garis menurut S/M | 0,05 mm (2 juta) | ||
| Lebar legenda topeng solder minimum | 0,2mm (8mil) standar, 0,17mm (7mil) lanjutan | ||
| Ketebalan masker solder minimum | 10um (0,4 juta) | ||
| Ketebalan topeng solder untuk via tenting | 10um (0,4 juta) | ||
| Lebar/jarak minimum saluran oli karbon | 0,25/0,35mm (10/14mil) | ||
| Pelacak karbon minimum | 0,06mm (2,5 juta) | ||
| Jejak garis minyak karbon minimum | 0,3mm (12mil) | ||
| Jarak minimum dari pola karbon ke bantalan | 0,25mm (10mil) | ||
| Lebar minimum untuk garis/bantalan penutup masker yang dapat dikupas | 0,15mm (6mil) | ||
| Lebar jembatan masker solder minimum | 0,1 mm (4 juta) | ||
| Kekerasan Masker Solder | 6 jam | ||
| Kemampuan Masker yang Dapat Dikupas | Jarak minimum dari pola masker yang dapat dikupas ke bantalan | 0,3mm (12mil) | |
| Ukuran maks. untuk lubang tenda masker yang dapat dikupas (Dengan sablon) | 2mm (7,8 juta) | ||
| Ukuran maks. untuk lubang tenda masker yang dapat dikupas (Dengan pencetakan aluminium) | 4,5 mm | ||
| Ketebalan masker yang bisa dikelupas | 0,2 ~ 0,5 mm (8 ~ 20 juta) | ||
| Kemampuan Sablon | Lebar garis sablon minimum | 0,11mm (4,5 juta) | |
| Tinggi garis sablon minimum | 0,58mm (23mil) | ||
| Jarak minimum dari legenda ke pad | 0,17mm (7mil) | ||
| Permukaan Akhir | Kemampuan Penyelesaian Permukaan | Panjang jari emas maks. | 50mm (2") |
| ENIG | 3 ~ 5um (0,11 ~ 197mil) nikel, 0,025 ~ 0,1um (0,001 ~ 0,004mil) emas | ||
| jari emas | 3 ~ 5um (0,11 ~ 197mil) nikel, 0,25 ~ 1,5um (0,01 ~ 0,059mil) emas | ||
| Bahasa Inggris | 0,4um (0,016mil) Sn/Pb | ||
| Mesin HASL | Ketebalan bahan: 0,6 ~ 4,0mm (23,6 ~ 157mil) | ||
| Ukuran bahan: 127 x 127mm ~ 508 x 635mm (5 x 5" ~ 20 x 25") | |||
| Pelapisan emas keras | 1-5u" | ||
| Kaleng Perendaman | 0,8 ~ 1,5um (0,03 ~ 0,059mil) Timah | ||
| Perendaman Perak | 0,1 ~ 0,3um(0,004 ~ 0,012mil) Ag | ||
| OSP | 0,2 ~ 0,5um (0,008 ~ 0,02mil) | ||
| Tes Elektronik | Kemampuan Mesin | Penguji probe terbang | Ketebalan bahan: 0,4 ~ 6,0mm (15,7 ~ 236mil) |
| Ukuran material: maks. 498 x 597mm (19,6 ~ 23,5") | |||
| Jarak minimum dari bantalan uji ke tepi papan | 0,5mm (20mil) | ||
| Resistensi konduktif minimum | 5Ω | ||
| Resistansi isolasi maks. | 250mΩ | ||
| Tegangan uji maks. | Tegangan 500V | ||
| Ukuran bantalan uji minimum | 0,15mm (6mil) | ||
| Jarak minimum antara bantalan uji dengan bantalan uji | 0,25mm (10mil) | ||
| Arus uji maks. | 200mA | ||
| Pembuatan profil | Kemampuan Mesin | Jenis profil | Perutean NC, V-cut, tab slot, lubang stempel |
| Mesin perute NC | Ketebalan bahan: 0,05 ~ 7,0mm (2 ~ 276mil) | ||
| Ukuran material: maks. 546 x 648mm (21,5 x 25,5") | |||
| Mesin potong V | Ketebalan bahan: 0,6 ~ 3,0mm (23,6 ~ 118mil) | ||
| Lebar material maksimum untuk V-cut: 457mm (18") | |||
| Kemampuan Proses | Ukuran bit perutean minimum | 0,6 mm (23,6 juta) | |
| Toleransi garis besar minimum | +/-0,1 mm (+/-4 juta) | ||
| Tipe sudut potong V | 20°, 30°, 45°, 60° | ||
| Toleransi sudut potong V | +/-5° | ||
| Toleransi registrasi V-cut | +/-0,1 mm (+/-4 juta) | ||
| Jarak jari emas minimum | +/-0,15 mm (+/-6 juta) | ||
| Toleransi sudut beveling | +/-5° | ||
| Bevelling tetap memiliki toleransi ketebalan | +/-0,127 mm (+/-5 juta) | ||
| Jari-jari dalam minimum | 0,4 mm (15,7 juta) | ||
| Jarak minimum dari konduktif ke garis luar | 0,2 mm (8 juta) | ||
| Toleransi kedalaman countersink/counterbore | +/-0,1 mm (+/-4 juta) | ||
Q1: Apakah Anda pabrik atau perusahaan dagang?
A: Ya, kami adalah pabriknya, kami memiliki pabrik manufaktur dan perakitan PCB sendiri.
Q2: Format file PCB apa yang dapat Anda terima untuk produksi?
J:Gerber, PROTEL 99SE, PROTEL DXP, PCB DAYA, CAM350, GCCAM, ODB+(.TGZ)
Q3: Apakah berkas PCB saya aman saat saya serahkan kepada Anda untuk diproduksi?
A:Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan berkas Anda kecuali kami menerima izin tertulis dari Anda, dan kami juga tidak akan membagikan berkas ini dengan pihak ketiga mana pun.
Q4: Tidak ada file PCB/file Gbr, hanya ada sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB. Kirim saja contoh PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Berapa lama waktu tunggu Chuante?
A: Sampel: 1-2 Lapisan: 5 hingga 7 hari kerja 4-8 Lapisan: 12 hari kerja Produksi massal: 1-2 Lapisan: 7 hingga 15 hari kerja 4-8 Lapisan: 10 hingga 18 hari kerja Waktu tunggu bergantung pada kuantitas akhir yang Anda konfirmasi.
Q6: Pembayaran apa yang Anda terima?
A:-Transfer Bank (T/T) -Western Union -Paypal -Ali Pay
Q7: Bagaimana cara mendapatkan PCB?
A: Untuk paket kecil, kami akan mengirimkan papan kepada Anda melalui DHL, UPS, FedEx. Layanan antar-jemput! Anda akan menerima PCB di rumah Anda. Untuk barang berat lebih dari 300 kg, kami dapat mengirimkan papan PC Anda melalui kapal atau udara untuk menghemat biaya pengiriman. Tentu saja, jika Anda memiliki perusahaan pengiriman sendiri, kami dapat menghubungi mereka untuk menangani pengiriman Anda.
Q8: Berapa jumlah pesanan minimal Anda?
A: Tidak ada MOQ.
