Profesional Metal Core Aluminium Board LED SMD PCB Assembly Untuk Lampu LED
-
Menyoroti
Papan inti logam profesional
,LED Light Metal Core Board
,Papan sirkuit inti logam profesional
-
Ketebalan papan0,2mm-6,0mm
-
Min. Min. Line Width/Spacing Lebar Garis/Jarak0,1mm/0,1mm
-
Warna topeng solderHijau, Hitam, Putih, Biru, Merah
-
Warna SilkscreenPutih, Hitam, Kuning
-
Min. Ukuran Lubang0,2 mm
-
konstanta dielektrik2.5-4.5
-
Min. Jembatan Silkscreen0,1 mm
-
BahanInti logam
-
Min. Minimal. Solder Mask Bridge Jembatan Topeng Solder0,1 mm
-
Jumlah Lapisan1-4 lapisan
-
Suhu operasi-40°C hingga 150°C
-
Konduktivitas termal1,0-8,0 W/mK
-
Ketebalan Tembaga1OZ-6OZ
-
Perbaikan permukaanHASL, ENIG, OSP, Immersion Silver, Immersion Tin
-
Tempat asalCina
-
Nama merekXHT
-
SertifikasiISO、IATF16949、RoSH
-
Nomor modelPembuatan PCB Inti Logam XHT-3
-
Kuantitas min Ordermoq rendah
-
Waktu pengiriman5-8 hari
-
Syarat-syarat pembayaranT/T, Western Union, MoneyGram
-
Menyediakan kemampuan100000 Pcs/Hari

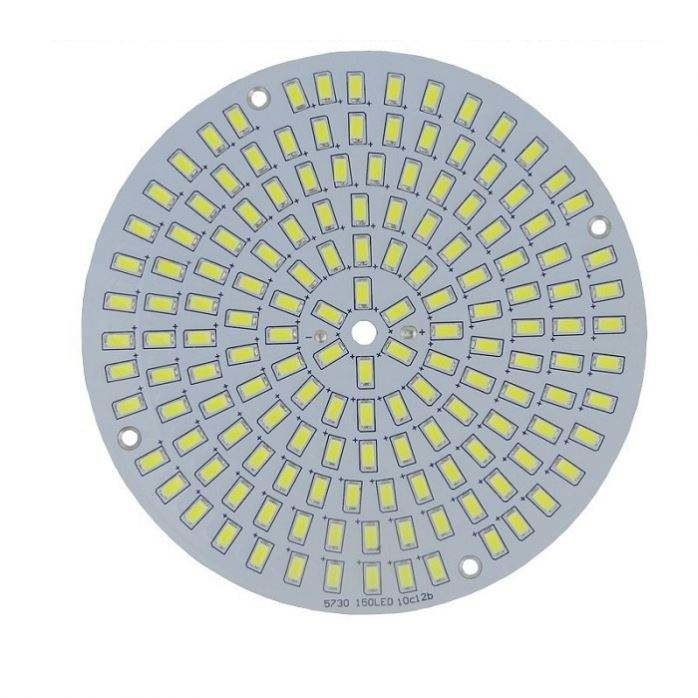

Profesional Metal Core Aluminium Board LED SMD PCB Assembly Untuk Lampu LED

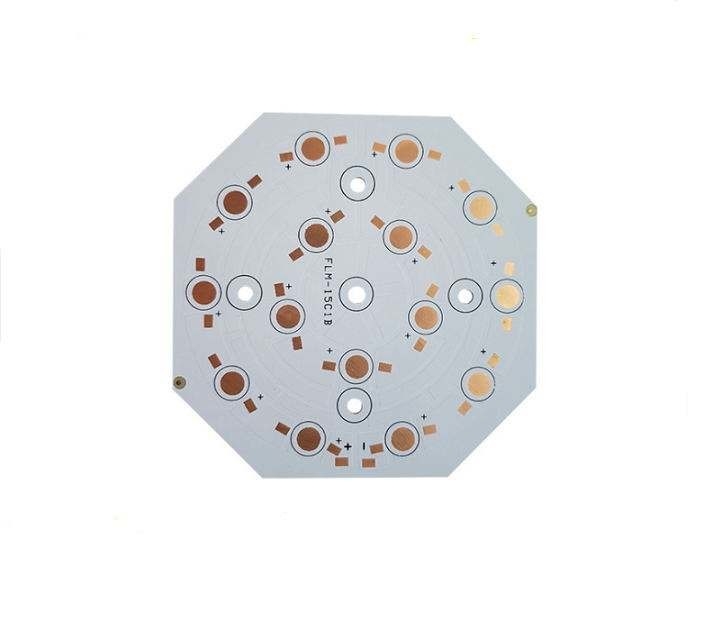

Aluminium PCB Assembly Board LED SMD Printed Circuit Board Untuk lampu LED
Produsen PCB di Cina
kami memproduksi banyak PCB inti logam di pabrik manufaktur kami, termasuk PCB inti aluminium dan tembaga.
Perusahaan kami memiliki kemampuan manufaktur PCB kelas satu dan menyediakan pelanggan dengan papan sirkuit cetak berkualitas tinggi dan berkinerja tinggi.Kami memiliki peralatan produksi canggih dan tim teknis untuk memenuhi kebutuhan pelanggan untuk berbagai PCB kompleks.
Pertama, kami memiliki peralatan produksi yang canggih pabrik kami dilengkapi dengan jalur produksi PCB terbaruperangkat ini dapat dengan akurat menyadari pelanggan √ persyaratan desain PCB dan memastikan kualitas produk dan stabilitas.
Kedua, kami memiliki tim teknis profesional. tim insinyur kami memiliki pengalaman yang luas dalam desain PCB dan manufaktur dan mampu memberikan pelanggan dengan berbagai dukungan teknis.Baik pada tahap desain PCB atau selama proses manufaktur,kami dapat memberikan pelanggan dengan nasihat profesional dan solusi untuk memastikan bahwa produk dapat mencapai kinerja dan keandalan yang optimal.
Selain itu, kami juga fokus pada manajemen mutu. kami ketat mengikuti standar sistem manajemen mutu internasional untuk memastikan bahwa setiap PCB memenuhi persyaratan dan standar pelanggan.Kami menggunakan peralatan pengujian canggih dan proses kontrol kualitas yang ketat untuk melakukan pengujian dan verifikasi komprehensif dari setiap PCB untuk memastikan kualitas dan stabilitas produk.
Akhirnya, kami dapat memenuhi kebutuhan pelanggan kami untuk berbagai PCB kompleks. apakah itu PCB satu lapisan, dua lapisan atau multi-lapisan, apakah itu PCB kaku, fleksibel atau kaku-fleksibel,kami mampu menyediakan pelanggan dengan solusi yang disesuaikan berkualitas tinggiKami juga dapat memenuhi kebutuhan manufaktur PCB pelanggan untuk persyaratan proses khusus, seperti vias buta dan terkubur, impedansi terkontrol, bahan khusus, dll.
Singkatnya, kami memiliki kemampuan manufaktur PCB yang kuat dan mampu menyediakan pelanggan dengan papan sirkuit cetak berkualitas tinggi dan berkinerja tinggi.Kami akan terus berinvestasi lebih banyak sumber daya dan energi untuk terus meningkatkan kemampuan manufaktur kami dan menyediakan pelanggan dengan produk dan layanan yang lebih baik.
Kemampuan Proses PCB Kami
| Proses | Artikel | Kapasitas Proses | |
| Informasi Dasar | Kapasitas Produksi | Jumlah lapisan | 1-30 lapisan |
| Bending dan twist | 00,75% standar, 0,5% maju | ||
| Ukuran minimal PCB jadi | 10 x 10mm ((0.4 x 0.4") | ||
| Ukuran maksimum PCB jadi | 530 x 1000mm ((20.9 x 47.24 ") | ||
| Multi-press untuk blind/buried vias | Multi-pencet Siklus≤3 kali | ||
| Ketebalan papan jadi | 0.3 ~ 7.0mm ((8 ~ 276mil) | ||
| Toleransi ketebalan papan jadi | +/-10% standar, +/- 0,1 mm maju | ||
| Penutup permukaan | HASL, HASL bebas timah, Flash gold, ENIG, Hard gold plating, OSP, Immersion Tin, Immersion silver, dll. | ||
| Selective surface finish | ENIG+Jari Emas, Emas Flash+Jari Emas | ||
| Jenis bahan | FR4, Aluminium, CEM, Rogers, PTFE, Nelco, Polyimide/Polyester, dll. | Juga bisa membeli bahan sesuai permintaan | |
| Foil tembaga | 1/3 oz ~ 10 oz | ||
| Tipe Prepreg | FR4 Prepreg, LD-1080 ((HDI) | 106, 1080, 2116, 7628, dll. | |
| Uji yang Dapat Dipercaya | Kekuatan kulit | 7.8N/cm | |
| Kemampuan untuk membakar | 94V-0 | ||
| Kontaminasi ion | ≤1ug/cm2 | ||
| Ketebalan dielektrik minimal | 0.075mm ((3mil) | ||
| Toleransi impedansi | +/-10%, min dapat mengontrol +/- 7% | ||
| Lapisan Dalam&Lapisan Luar Transfer Gambar | Kapasitas Mesin | Mesin penggosok | Ketebalan material: 0,11 ~ 3,2 mm ((4,33mil ~ 126mil) |
| Ukuran material: Min. 228 x 228mm ((9 x 9") | |||
| Laminator, Exposer | Ketebalan material: 0,11 ~ 6,0mm ((4,33 ~ 236mil) | ||
| Ukuran bahan: min 203 x 203mm ((8 x 8"), max. 609.6 x 1200mm ((24 x 30 ") | |||
| Garis Etching | Ketebalan material: 0,11 ~ 6,0mm ((4,33mil ~ 236mil) | ||
| Ukuran bahan: min. 177 x 177mm ((7 x 7") | |||
| Kapasitas Proses Lapisan Dalam | Min. lebar garis dalam/jarak | 0.075/0.075mm ((3/3mil) | |
| Min. jarak dari tepi lubang ke konduktif | 0.2mm ((8mil) | ||
| Min. lapisan dalam cincin cincin | 0.1mm(4mil) | ||
| Min. ruang isolasi lapisan dalam | 0.25mm ((10mil) standar, 0.2mm ((8mil) maju | ||
| Min. jarak dari tepi papan ke konduktif | 0.2mm ((8mil) | ||
| Lebar celah minimal antara tanah tembaga | 0.127mm ((5mil) | ||
| Ketebalan tembaga yang tidak seimbang untuk inti dalam | H/1 oz, 1/2 oz | ||
| Maks. ketebalan tembaga selesai | 10oz | ||
| Kemampuan Proses Lapisan Luar | Jangkauan garis luar minimal/jarak | 0.075/0.075mm ((3/3mil) | |
| Min. ukuran bantalan lubang | 0.3mm(12mil) | ||
| Kapasitas Proses | Max. ukuran tenda slot | 5 x 3mm ((196.8 x 118mil) | |
| Max. ukuran lubang tenda | 4.5mm ((177.2mil) | ||
| Lebar lahan tenda minimal | 0.2mm ((8mil) | ||
| Min. cincin cincin | 0.1mm(4mil) | ||
| Min. BGA pitch | 0.5mm ((20mil) | ||
| AOI | Kapasitas Mesin | Orbotech SK-75 AOI | Ketebalan material: 0,05 ~ 6,0mm ((2 ~ 236,2mil) |
| Ukuran bahan: max. 597 ~ 597mm ((23,5 x 23,5") | |||
| Mesin Orbotech Ves | Ketebalan material: 0,05 ~ 6,0mm ((2 ~ 236,2mil) | ||
| Ukuran bahan: max. 597 ~ 597mm ((23,5 x 23,5") | |||
| Pengeboran | Kapasitas Mesin | MT-CNC2600 Mesin pengeboran | Ketebalan material: 0,11 ~ 6,0mm ((4,33 ~ 236mil) |
| Ukuran material: maksimal 470 ~ 660mm ((18.5 x 26") | |||
| Min. ukuran bor: 0,2mm ((8mil) | |||
| Kapasitas Proses | Min. ukuran bor multi-hit | 0.55mm ((21.6mil) | |
| Max. aspect ratio (ukuran papan yang sudah jadi VS ukuran bor) | 12:01 | ||
| Toleransi lokasi lubang ((dibandingkan dengan CAD) | +/-3mil | ||
| Lubang counterbore | PTH&NPTH, sudut atas 130°,diameter atas < 6,3mm | ||
| Min. jarak dari tepi lubang ke konduktif | 0.2mm ((8mil) | ||
| Max. ukuran bor | 6.5mm ((256mil) | ||
| Min. ukuran slot multi-hit | 0.45mm ((17.7mil) | ||
| Toleransi ukuran lubang untuk press fit | +/- 0,05mm ((+/-2mil) | ||
| Min. Toleransi ukuran slot PTH | +/- 0,15mm ((+/-6mil) | ||
| Min. Toleransi ukuran slot NPTH | +/-2mm ((+/-78.7mil) | ||
| Min. jarak dari tepi lubang ke saluran konduktif (blind vias) | 0.23mm (((9mil) | ||
| Ukuran bor laser minimal | 0.1mm ((+/-4mil) | ||
| Countersink sudut lubang& Diameter | 82 besar.90, 120° | ||
| Proses basah | Kapasitas Mesin | Panel & Pattern plating line | Ketebalan material: 0.2 ~ 7.0mm ((8 ~ 276mil) |
| Ukuran material: maksimal 610 x 762mm ((24 x 30") | |||
| Pengeboran Pengeboran | Ketebalan material: 0.2 ~ 7.0mm ((8 ~ 276mil) | ||
| Ukuran bahan: Min. 203 x 203mm ((8 "x 8") | |||
| Desmear Line | Ketebalan material: 0.2mm ~ 7.0mm ((8 ~ 276mil) | ||
| Ukuran material: maksimal 610 x 762mm ((24 x 30") | |||
| Jalur pelapisan timah | Ketebalan material: 0,2 ~ 3,2 mm ((8 ~ 126mil) | ||
| Ukuran material: maksimal 610 x 762mm ((24 x 30") | |||
| Kapasitas Proses | Ketebalan dinding lubang tembaga | rata-rata 25um ((1mil) standar | |
| Ketebalan tembaga selesai | ≥18um ((0,7mil) | ||
| Lebar garis Min untuk penggoresan penggoresan | 0.2mm ((8mil)) | ||
| Berat tembaga akhir maksimum untuk lapisan dalam dan luar | 7oz | ||
| Ketebalan tembaga yang berbeda | H/1oz, 1/2oz | ||
| Solder Mask& Silkscreen | Kapasitas Mesin | Mesin penggosok | Ketebalan material: 0,5 ~ 7,0mm ((20 ~ 276mil) |
| Ukuran material: Min. 228 x 228mm ((9 x 9") | |||
| Eksponer | Ketebalan material: 0,11 ~ 7,0mm ((4,3 ~ 276mil) | ||
| Ukuran material: maksimal 635 x 813mm ((25 x 32") | |||
| Mengembangkan mesin | Ketebalan material: 0,11 ~ 7,0mm ((4,3 ~ 276mil) | ||
| Ukuran material: Min. 101 x 127mm ((4 x 5") | |||
| Warna | Warna topeng solder | Hijau, hijau matte, kuning, hitam, biru, merah, putih | |
| Warna serbuk sutra | Putih, kuning, hitam, biru | ||
| Kapasitas Topeng Solder | Min. pembukaan topeng solder | 0.05mm (((2mil) | |
| Max. tersumbat dengan ukuran | 0.65mm ((25.6mil) | ||
| Lebar minimal untuk cakupan jalur dengan S/M | 0.05mm (((2mil) | ||
| Min. lebar lem topeng legenda | 0.2mm ((8mil) standar, 0.17mm ((7mil) maju | ||
| Ketebalan topeng solder minimal | 10um ((0.4mil) | ||
| Ketebalan topeng solder untuk tenting | 10um ((0.4mil) | ||
| Lebar jalur minyak karbon minimal/jarak | 0.25/0.35mm ((10/14mil) | ||
| Min. pelacak karbon | 0.06mm (((2.5mil) | ||
| Min. jejak jalur minyak karbon | 0.3mm (((12mil)) | ||
| Min. jarak dari pola karbon ke bantalan | 0.25mm (((10mil) | ||
| Lebar minimum untuk garis/pad penutup topeng yang dapat dikupas | 0.15mm ((6mil) | ||
| Lebar jembatan topeng solder minimal | 0.1mm(4mil)) | ||
| Topeng solder Kekerasan | 6H | ||
| Kapasitas Topeng yang Dapat Dipelupas | Min. jarak dari pola topeng yang dapat dikupas ke pad | 0.3mm (((12mil)) | |
| Ukuran maksimum untuk lubang tenda topeng yang dapat dikupas ((Dengan pencetakan layar) | 2mm ((7.8mil) | ||
| Ukuran maksimum untuk lubang tenda topeng yang dapat dikupas ((Dengan percetakan aluminium) | 4.5mm | ||
| Ketebalan topeng yang dapat dikupas | 0.2 ~ 0.5mm ((8 ~ 20mil) | ||
| Kapasitas Silkscreen | Lebar garis layar sutera minimal | 0.11mm ((4.5mil) | |
| Min. ketinggian garis layar sutera | 0.58mm (((23mil) | ||
| Min. jarak dari legenda ke pad | 0.17mm ((7mil) | ||
| Perbaikan permukaan | Kemampuan untuk menyelesaikan permukaan | Max. panjang jari emas | 50mm ((2") |
| ENIG | 3 ~ 5um ((0,11 ~ 197mil) nikel, 0,025 ~ 0,1um ((0,001 ~ 0,004mil) emas | ||
| Jari emas | 3 ~ 5um ((0,11 ~ 197mil) nikel, 0,25 ~ 1.5um ((0,01 ~ 0,059mil) emas | ||
| HASL | 0.4um ((0.016mil) Sn/Pb | ||
| Mesin HASL | Ketebalan material: 0,6 ~ 4,0 mm ((23,6 ~ 157mil) | ||
| Ukuran bahan: 127 x 127mm ~ 508 x 635mm ((5 x 5 " ~ 20 x 25") | |||
| Plating emas keras | 1-5u" | ||
| Timah Immersi | 0.8 ~ 1.5um ((0.03 ~ 0.059mil) Tin | ||
| Perak perendaman | 0.1 ~ 0.3um ((0.004 ~ 0.012mil) Ag | ||
| OSP | 0.2 ~ 0.5um ((0.008 ~ 0.02mil) | ||
| E-Test | Kapasitas Mesin | Penguji probe terbang | Ketebalan material: 0,4 ~ 6,0 mm ((15,7 ~ 236 mil) |
| Ukuran bahan: max. 498 x 597mm ((19.6 ~ 23.5") | |||
| Min. jarak dari test pad ke tepi papan | 0.5mm ((20mil) | ||
| Min. resistensi konduktif | 5Ω | ||
| Resistensi isolasi maksimum | 250mΩ | ||
| Maks. tegangan uji | 500V | ||
| Ukuran pad uji minimal | 0.15mm (((6mil)) | ||
| Min. jarak dari pad ke pad | 0.25mm (((10mil) | ||
| Maks. arus uji | 200mA | ||
| Profil | Kapasitas Mesin | Jenis profil | NC routing, V-cut, slot tab, lubang cap |
| Mesin routing NC | Ketebalan material: 0,05 ~ 7,0mm ((2 ~ 276mil) | ||
| Ukuran bahan: maksimal 546 x 648mm ((21.5 x 25.5") | |||
| Mesin V-cut | Ketebalan material: 0,6 ~ 3,0 mm ((23,6 ~ 118 mil) | ||
| Lebar material maksimum untuk V-cut: 457mm (((18") | |||
| Kapasitas Proses | Min. ukuran bit routing | 0.6mm ((23.6mil) | |
| Min. Toleransi garis besar | +/-0,1mm ((+/-4mil) | ||
| Jenis sudut V-cut | 20°, 30°, 45°, 60° | ||
| Toleransi sudut potong V | +/-5° | ||
| Toleransi registrasi V-cut | +/-0,1mm ((+/-4mil)) | ||
| Min. jarak jari emas | +/- 0,15mm ((+/-6mil) | ||
| Toleransi sudut bengkok | +/-5° | ||
| Toleransi ketebalan tetap | +/- 0,127mm ((+/-5mil) | ||
| Min. radius dalam | 0.4mm ((15.7mil) | ||
| Min. jarak dari konduktif ke garis besar | 0.2mm ((8mil) | ||
| Toleransi kedalaman Countersink/Counterbore | +/-0,1mm ((+/-4mil) | ||
Metal Core Aluminium Circuit Board Pembuatan dan perakitan
Pengantar
Perusahaan kami didirikan pada tahun 2004, telah menjadi nama yang tepercaya di industri EMS, strategis terletak di Huizhou, provinsi Guangdong, dekat pusat sibuk Shenzhen.
Dengan lanskap 20.000 meter persegi, fasilitas kami dilengkapi untuk melayani beragam pelanggan di berbagai sektor,dari elektronik konsumen hingga perangkat medis, komponen otomotif, peralatan industri, sistem tenaga, solusi energi baru, dan perangkat komunikasi.
Komprehensif kamiLayanan EMS/ODM/OEM, termasuk desain sistem elektronik, pengembangan prototipe, pembuatan PCB, perakitan, dan pengujian yang ketat,memastikan kualitas terbaik, harga yang kompetitif, dan pengiriman tepat waktu.
Kami memiliki rantai pasokan komponen elektronik yang kuat, kami dapat menawarkan harga yang kompetitif untuk daftar BOM Anda.
kami telah menerapkan lengkapMES (Sistem Eksekusi Manufaktur)meliputi penerimaan bahan baku,SMTpemasangan permukaan,DIPplug-in, dan pengujian fungsi produk yang ketat.
Sistem ini memungkinkan pemantauan real-time dan pelacakan data dari kondisi abnormal selama produksi, memastikan integritas produk dan pelacakan proses penuh.
Kapasitas produksi bulanan kami 600 juta poin memastikan kualitas terbaik dan pengiriman tepat waktu.
Layanan
Kami mengkhususkan diri dalam menyediakan solusi EMS yang komprehensif untuk memenuhi kebutuhan unik klien kami.
Berikut adalah sekilas layanan yang kami tawarkan:
1Pasokan komponen elektronik.
2.PCB Manufaktur.
3. PCB perakitan.
4Bangunan Kotak.
Kami memiliki rantai pasokan komponen elektronik yang kuat, kami dapat menawarkan harga yang kompetitif untuk daftar BOM Anda.
FAQ
1Apa yang dibutuhkan untuk penawaran?
PCB: Jumlah, gambar PCB ((Gerber dan CAM Auto CAD,DWG) dan persyaratan teknis
PCBA: gambar PCB, daftar bahan, instruksi perakitan
2Berapa cepat aku bisa mendapatkan penawaran?
1-6H untuk papan PCB Bare
1-24H untuk proyek PCBA
3Apakah fileku aman?
Semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga.
4Berapa garansi?
Garansi adalah 2-3 tahun
5Bisakah kau menghitung biaya pengiriman?
Kami dapat menghitung biaya pengiriman sesuai dengan tujuan dan metode pengiriman Anda. Silakan beri tahu kami jika perlu kutipan dengan biaya pengiriman.
PCBA: gambar PCB, daftar bahan, instruksi perakitan
2Berapa cepat aku bisa mendapatkan penawaran?
1-6H untuk papan PCB Bare
1-24H untuk proyek PCBA
3Apakah fileku aman?
Semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga.
4Berapa garansi?
Garansi adalah 2-3 tahun
5Bisakah kau menghitung biaya pengiriman?
Kami dapat menghitung biaya pengiriman sesuai dengan tujuan dan metode pengiriman Anda. Silakan beri tahu kami jika perlu kutipan dengan biaya pengiriman.
Produk-produk terkait
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
