48V Battery Protection Board Prototype PCB Assembly Lithium Battery Management BMS

Menyoroti

Baterai 48V Prototype PCB Assembly
,
Papan Perlindungan Baterai 48V
,
BMS Pengelolaan Baterai Litium
Tegangan Keluar

110V/120V/220V/230V/240V
Tegangan Masuk

Arus searah (DC12/DC24V/DC48V)
Frekuensi output

50~60HZ
Jenis output

Single
Warna topeng solder

Biru.hijau.merah.hitam.putih.dll
Tempat asal

Cina
Nama merek

XHT
Sertifikasi

CE,RoHs,UL,FCC,ISO
Nomor model

Bahasa Indonesia: XHTBMS01
Kuantitas min Order

10
Harga

USD70-100/PCS
Kemasan rincian

kemasan coklat energi hijau, kemasan ramah lingkungan
Waktu pengiriman

5-8 hari kerja
Syarat-syarat pembayaran

L/C, T/T
Menyediakan kemampuan

5000

48V Battery Protection Board Prototype PCB Assembly Lithium Battery Management BMS

Name: 48V Battery Protection Board Prototype PCB Assembly Lithium Battery Management BMS
Brand: Huizhou Xinghongtai Electronics Co., Ltd.
SKU: Bahasa Indonesia: XHTBMS01
Price: 85.00 USD
Availability: InStock

button button

Dapatkan Harga Hubungi sekarang

Deskripsi Produk:

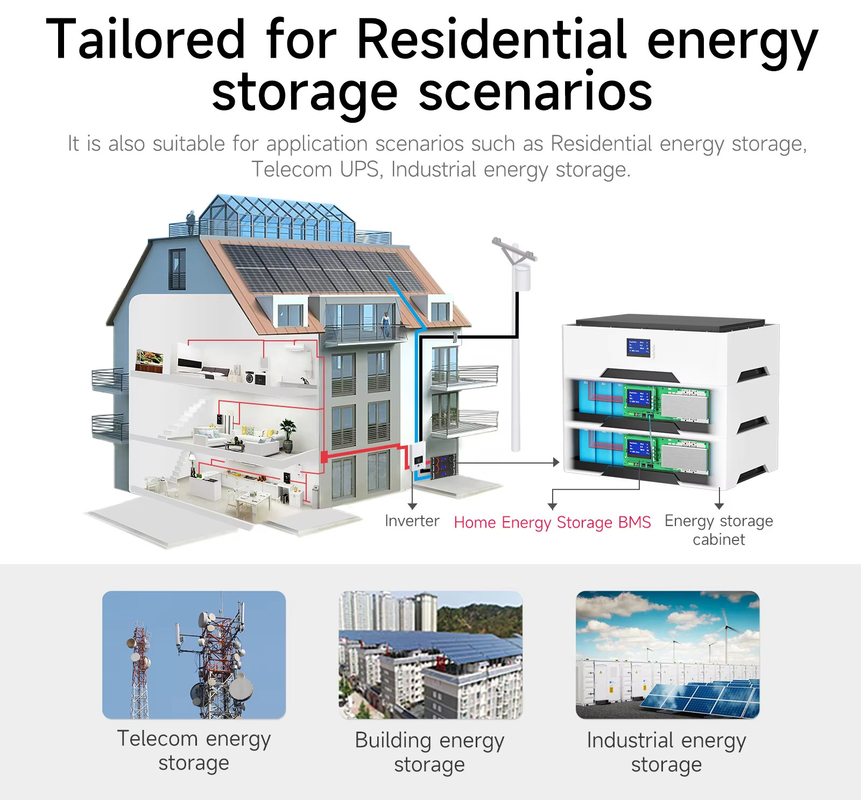

Produk ini cocok untuk catu daya cadangan komunikasi baterai lithium 16 untai dan di bawahnya, dan menyediakan fungsi perlindungan dan pemulihan tegangan berlebih, tegangan kurang, arus lebih, suhu tinggi, suhu rendah, dan hubung singkat. Mewujudkan pengukuran SOc yang tepat dan statistik status kesehatan SOH dalam proses pengisian dan pengosongan. Mewujudkan keseimbangan tegangan selama proses pengisian. Melalui interaksi manusia-komputer, menampilkan dan mengatur parameter perlindungan alarm seperti tegangan, arus dan suhu, menyimpan dan menampilkan data waktu nyata dan data historis baterai. Memiliki berbagai mode dormansi dan kebangkitan. Melalui bus RS 485 untuk mencapai komunikasi mesin paralel ruang baterai. Komunikasi data dengan host melalui komunikasi RS485, dan konfigurasi parameter dan pemantauan data melalui interaksi manusia-komputer dari perangkat lunak komputer atas. Ini dapat digunakan secara luas di stasiun pangkalan dalam dan luar ruangan, seperti stasiun pangkalan terintegrasi, stasiun marjinal, stasiun pelepasan langsung, stasiun Acer, stasiun pangkalan surya, stasiun pangkalan penyimpanan energi jaringan mikro, dan aplikasi penyimpanan energi lainnya.

BMS kami menyediakan fungsi perlindungan dan pemulihan untuk paket baterai, seperti tegangan lebih, tegangan kurang, arus lebih, suhu tinggi, suhu rendah, korsleting, dan koneksi pengisi daya terbalik, dapat mencapai keseimbangan tegangan selama proses siaga dan pengisian daya. Aman dan andal.

Parameter Produk

Konfigurasi Dasar

Fungsi Dasar	Kapasitas terukur	100 tahun	Menyeimbangkan Fungsi	Jenis keseimbangan	Keseimbangan pasif
	Tali	15 detik	Menyeimbangkan Fungsi	Arus keseimbangan	60mA
	Arus pengisian dan pengosongan terukur	100A	Pengambilan Sampel Suhu	Suhu sel	15 saluran Akurasi pengambilan sampel ±2°C
	Batas arus pengisian maksimum	10A☑ 20A □		suhu MOS	1 saluran Akurasi pengambilan sampel ±2°C
	Tegangan pengisian maksimum	58V		Suhu sekitar	1 saluran Akurasi pengambilan sampel ±2°C

Komunikasi	Port komunikasi 1	RS485_1 Koneksi paralel dalam paket baterai
Komunikasi	Port komunikasi 2	Tampilan RS485_2
Fungsi lainnya (YA untuk fungsi bawaan;TIDAK untuk fungsi opsional)	Fungsi pra-pengisian daya	Tidak□ YA☑
	Penyimpanan data	EEPROM (1000 buah) FLASH (10000+)
	Perlindungan polaritas terbalik	Tidak□ YA☑
	Bel	Tidak□ YA☑
	Indikator LED	Tidak□ YA☑
	Kontak kering	Tidak□ YA☑
	Sakelar arus lemah	Tidak☑ YA□
	Atur Ulang/Tidur/Bangun	Tidak□ YA☑
	Menampilkan	Tidak□ Beralih antara Bahasa Mandarin dan Bahasa Inggris ☑
	Pelepas (perlindungan sekunder daya utama)	Tidak☑ YA□
	Film pemanas	Tidak☑ YA□ Perlindungan sekunder□
	Giroskop	Tidak☑ YA□
	Bluetooth dan GPS	Tidak☑ YA□

Atribut Listrik

Barang	menit	Maksimal	Jenis	Satuan
Tegangan operasi normal	36	60	52	Bahasa Indonesia: V
Tegangan pengisian normal	42	60	54	Bahasa Indonesia: V
Kisaran suhu pengoperasian	-20	70	25	℃
Kisaran kelembaban operasi	10	85	/	%
Arus pengisian berkelanjutan	/	100	/	A
Arus pelepasan terus menerus	/	100	/	A
Resistansi internal keluaran pelepasan	<10			mΩ
Konsumsi daya operasi normal	<35			saya
Konsumsi daya total statis	/	170	50	Bahasa Inggris

Konfigurasi Parameter Dasar

Barang	Dapat diatur atau Tidak	Parameter	Nilai Default	Komentar
Pembatasan arus pengisian	TIDAK	Nilai batas arus pengisian	10A	Variasi normal: ±1A
Pembatasan arus pengisian	YA	Pembatasan arus pengisian pasif	Mode 4: Pengisian Proteksi Arus Lebih Buka batas arus 10A	Bila arus pengisian daya melampaui arus proteksi arus lebih pengisian daya (1 atau 2) dan mencapai waktu tunda, maka akan memicu "proteksi arus lebih pengisian daya (1 atau 2)"; pada saat yang sama, akan mematikan MOS pengisian daya dan memulai pengisian daya pembatasan arus. Silakan lihat mode pengaturan untuk arus pengisian
Nilai manajemen kondisi dorman	YA	Nilai tegangan tidak aktif	3,3 volt	Variasi normal: ± 0,05V
Nilai manajemen kondisi dorman	YA	Waktu tunda dormansi	24 jam	/
Menyeimbangkan	YA	Mulai menyeimbangkan tegangan	3,45 V.	Ketika arus pengisian > 1,45A,
	YA	Mulai menyeimbangkan perbedaan tegangan	Tegangan 20mV	Tegangan awal dan perbedaan tekanan pembukaan keduanya terpenuhi.
	TIDAK	Menyeimbangkan arus	/	Variasi normal: 40-100mA
Pengaturan terisi penuh	YA	Tegangan konstan	52,2V±0,5V	Saat pengisian daya pada tegangan konstan, jika tegangan keseluruhan lebih besar dari nilai tegangan konstan dan arus lebih kecil dari nilai arus konstan, BMS akan menganggap bahwa kapasitas baterai penuh dan MOSFET pengisian daya akan terputus.
Pengaturan terisi penuh	YA	Arus konstan	1,5A±0,5A
Pengaturan kapasitas	YA	Kapasitas terukur	100Ah	/
Pengaturan kapasitas	YA	Kapasitas yang tersisa	70Ah	/

Konfigurasi Parameter Perlindungan 1

Barang	Keadaan Default	Dapat diatur atau tidak	Parameter	Nilai Default	Komentar
Perlindungan tegangan lebih sel	PADA	YA	tegangan perlindungan	3,85 V	Variasi normal: ± 0,05V
			waktu tunda perlindungan	1000 ms	Variasi normal: 500~3000 mS
			tegangan pemulihan perlindungan	3,34 V	Variasi normal: ± 0,05V
Perlindungan tegangan rendah sel	PADA	YA	tegangan perlindungan	2,50 V.	Variasi normal: ± 0,05V
			penundaan perlindungan	1000 ms	Variasi normal: 500~3000mS
			tegangan pemulihan perlindungan	3,0 V-detik	Variasi normal: ± 0,05V
Perlindungan tegangan lebih secara keseluruhan	PADA	YA	tegangan perlindungan	55,5 V	Variasi normal: ± 0,5V
			waktu tunda perlindungan	1000 ms	Variasi normal: 500~3000mS
			tegangan pemulihan perlindungan	51,0 V	Variasi normal: ± 0,5V
Perlindungan tegangan rendah secara keseluruhan	PADA	YA	tegangan perlindungan	40,5 V	Variasi normal: ± 0,5V
			penundaan perlindungan	1000 ms	Variasi normal: 500~3000mS
			tegangan pemulihan perlindungan	45,0 V-Tegangan	Variasi normal: ± 0,5V
Perlindungan sirkuit pendek	PADA	TIDAK	Arus proteksi hubung singkat	310 Sebuah	Variasi normal: 310±10A
	PADA	/	Kondisi perlindungan	Beban hubungan pendek	/
	PADA	TIDAK	Waktu tunda proteksi hubung singkat	≤500 dolar AS	/
	PADA	/	Kondisi pemulihan proteksi hubung singkat	Pengisian daya atau pemulihan manual	/
Perlindungan suhu sekitar	PADA	YA	perlindungan suhu berlebih	65 derajat celcius	Variasi normal: ±2℃
			pemulihan perlindungan	60 derajat celcius	Variasi normal: ±2℃
			penundaan perlindungan	4000 ms	Variasi normal: 3500-4500 ms
			di bawah perlindungan suhu	-20 derajat Celcius	Variasi normal: ±2℃
			pemulihan perlindungan	-10 derajat Celcius	Variasi normal: ±2℃
			penundaan perlindungan	4000 ms	Variasi normal: 3500-4500 ms

Konfigurasi Parameter Perlindungan 2

Barang	Keadaan Default	Dapat diatur atau tidak	Parameter	Nilai Default	Komentar
Proteksi arus lebih	PADA	YA	Pengisian arus proteksi arus lebih 1	60 Sebuah	Variasi normal: ±2A
	PADA	YA	Waktu tunda pengisian proteksi arus lebih 1	4000 ms	Variasi normal: 2000~6000mS
	PADA	YA	Pengisian arus proteksi arus lebih 2	120 Sebuah	Variasi normal: ±3A
	PADA	YA	Waktu tunda pengisian proteksi arus lebih 2	1000 ms	Variasi normal: 500~3000mS
	PADA	YA	Arus proteksi arus lebih debit 1	105 Sebuah	Variasi normal: ±2A
	PADA	YA	Waktu tunda pelepasan proteksi arus lebih 1	1000 ms	Variasi normal: 500~3000mS
	PADA	YA	Arus proteksi arus lebih debit 2	120 Sebuah	Variasi normal: ±3A
	PADA	YA	Waktu tunda pelepasan proteksi arus lebih 2	500 ms	Variasi normal: 100~1500mS
Perlindungan suhu sel	PADA	YA	Pengisian daya melalui perlindungan suhu	55 derajat celcius	Variasi normal: ±2℃
	PADA	YA	Pengisian daya melalui pemulihan perlindungan suhu	50 derajat celcius	Variasi normal: ±2℃
	PADA	YA	Pengisian daya melebihi penundaan perlindungan suhu	4000 ms	Variasi normal: 3500-4500mS
	PADA	YA	Perlindungan suhu berlebih	60 derajat celcius	Variasi normal: ±2℃
	PADA	YA	Pemulihan perlindungan suhu berlebih	55℃	Variasi normal: ±2℃
	PADA	YA	Penundaan perlindungan suhu pelepasan berlebih	4000 ms	Variasi normal: 3500-4500mS
	PADA	YA	Pengisian daya di bawah perlindungan suhu	0 derajat	Variasi normal: ±2℃
	PADA	YA	Pengisian daya di bawah pemulihan perlindungan suhu	3 derajat	Variasi normal: ±2℃
	PADA	YA	Pengisian daya di bawah perlindungan suhu menunda	4000 ms	Variasi normal: 3500-4500mS
	PADA	YA	Pelepasan di bawah perlindungan suhu	-20 derajat Celcius	Variasi normal: ±2℃
	PADA	YA	Pelepasan di bawah perlindungan suhu pemulihan	-15℃	Variasi normal: ±2℃
	PADA	YA	Pelepasan di bawah perlindungan suhu menyampaikan	4000 ms	Variasi normal: 3500-4500mS
MOS perlindungan suhu berlebih	PADA	YA	MOS Perlindungan suhu berlebih	105 derajat celcius	Variasi normal: ±2℃
			MOS Suhu berlebih mati	95 derajat celcius	Variasi normal: ±2℃
			MOS Penundaan suhu berlebih	1000 mdtk	Variasi normal: 500-3000mS

Aplikasi:

XHT-PCBA-9 telah menerima berbagai sertifikasi seperti ISO, IATF16949, dan RoSH, yang memastikan kualitas dan keandalan produk yang tinggi. Produk ini diproduksi di Tiongkok dan memiliki MOQ rendah, sehingga menjadi pilihan yang sangat baik untuk bisnis skala kecil hingga menengah.

Produk ini menyediakan layanan perakitan papan sirkuit cetak EMS lengkap yang memenuhi standar kualitas dan efisiensi tertinggi. Produk ini cocok untuk digunakan dalam berbagai aplikasi, termasuk sistem tenaga surya, kontrol industri, dan elektronik otomotif.

Dengan berat produk hanya 1 kg, XHT-PCBA-9 ringan dan mudah ditangani. Produk ini memiliki frekuensi keluaran 50Hz/60Hz dan waktu pengiriman 1-2 minggu, menjadikannya pilihan yang cepat dan andal bagi bisnis yang menginginkan waktu penyelesaian cepat.

XHT-PCBA-9 dikemas dalam karton dengan kantong busa, memastikan bahwa produk sampai di tempat tujuan dalam kondisi sempurna. Ketentuan pembayarannya fleksibel, dengan T/T, Western Union, dan MoneyGram yang diterima, sehingga memudahkan bisnis untuk membeli produk tersebut.

Kesimpulannya, XHT-PCBA-9 adalah pilihan yang sangat baik bagi bisnis yang mencari produk Perakitan PCB EMS berkualitas tinggi. Dengan sertifikasinya, MOQ rendah, waktu pengiriman cepat, dan ketentuan pembayaran yang fleksibel, produk ini merupakan pilihan yang andal dan efisien untuk berbagai aplikasi.

Dukungan dan Layanan:

Produk Perakitan PCB EMS kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan kinerja dan keandalan yang optimal. Tim ahli kami siap memberikan bantuan untuk pemasangan, konfigurasi, pemecahan masalah, dan pemeliharaan. Kami juga menawarkan layanan perbaikan dan penggantian jika terjadi kerusakan atau malfungsi pada produk. Selain itu, kami menyediakan pembaruan dan pemutakhiran perangkat lunak secara berkala untuk menjaga produk tetap mutakhir dengan teknologi dan fitur terbaru. Tujuan kami adalah untuk memastikan bahwa pelanggan kami memiliki pengalaman yang lancar dengan produk Perakitan PCB EMS kami dan memaksimalkan laba atas investasi mereka.

Pengepakan dan Pengiriman:

Kemasan Produk:

Produk Perakitan PCB EMS akan dikemas dengan aman dalam kantong antistatis dan ditempatkan dalam kotak kardus kokoh dengan sisipan busa pelindung.

Pengiriman:

Kami menawarkan pengiriman ke seluruh dunia untuk produk Perakitan PCB EMS. Pilihan pengiriman meliputi pengiriman standar, cepat, dan ekspres. Pelanggan dapat memilih metode pengiriman yang mereka inginkan selama proses pembayaran.

Semua pengiriman akan dilacak dan pelanggan akan menerima nomor pelacakan setelah produk dikirimkan. Biaya pengiriman akan dihitung saat pembayaran berdasarkan tujuan dan metode pengiriman yang dipilih.

Tanya Jawab Umum:

Q1: Layanan apa yang Anda miliki?

XHT: Kami menyediakan solusi siap pakai termasuk desain PCB, pengembangan perangkat lunak, perakitan PCB, desain penutup, pembuatan cetakan, injeksi plastik, perakitan produk akhir dan pengujian fungsi.

Q2: Apa produk utama layanan PCB/PCBA Anda?

XHT: Layanan PCB/PCBA kami terutama untuk industri termasuk kontrol industri, papan utama peralatan rumah tangga, elektronik otomotif, elektronik konsumen, peralatan medis, peralatan bank, rumah pintar, dll.

Q3: Apakah XHT sebuah pabrik atau perusahaan dagang?

XHT: XHT adalah produsen kontrak profesional dengan pengalaman 20 tahun untuk menyediakan layanan perakitan PCB Turnkey dan manufaktur elektronik terpadu.

Q4: Bisakah kami memeriksa kualitas selama produksi?

XHT: Ya, kami terbuka dan transparan dalam setiap proses produksi tanpa ada yang disembunyikan. Pelanggan dipersilakan untuk memeriksa proses produksi kami dan melakukan pengecekan internal.

Q5: Bagaimana kami dapat memastikan informasi kami tidak membiarkan pihak ketiga melihat desain kami?

XHT: Kami bersedia menandatangani NDA yang berlaku berdasarkan hukum setempat di sisi pelanggan dan berjanji untuk menjaga data pelanggan pada tingkat kerahasiaan tinggi.

Q6: Berkas apa saja yang dibutuhkan untuk mendapatkan penawaran harga dari Anda?

XHT: Untuk proyek PCBA OEM, harap berikan data/file Gerber dan indikasi persyaratan teknis terkait serta persyaratan khusus jika Anda punya; Untuk proyek ODM, harap berikan Daftar Fungsi, sehingga tim teknisi kami dapat mengerjakannya.

Q7: Apa istilah pengiriman standar?

XHT: Ketentuan pengiriman EXW, FCA, FOB, DDU dll. semuanya tersedia berdasarkan setiap penawaran.

Q8: Berapa lama waktu yang dibutuhkan untuk penawaran PCBA?

XHT: Bergantung pada kompleksitas proyek. Biasanya, teknisi kami akan mengevaluasi dalam waktu 1-2 minggu.

Q9: Apakah Anda memiliki persyaratan jumlah pesanan minimum (MOQ)?

XHT: Tidak, kami tidak memiliki persyaratan MOQ, kami dapat mendukung proyek Anda mulai dari prototipe hingga produksi massal.

Beritahu kami kebutuhan Anda mengenai FAQ dengan MENGKLIK DI SINI, sehingga kami dapat memberikan solusi untuk menghemat anggaran Anda dan memenuhi kebutuhan Anda!

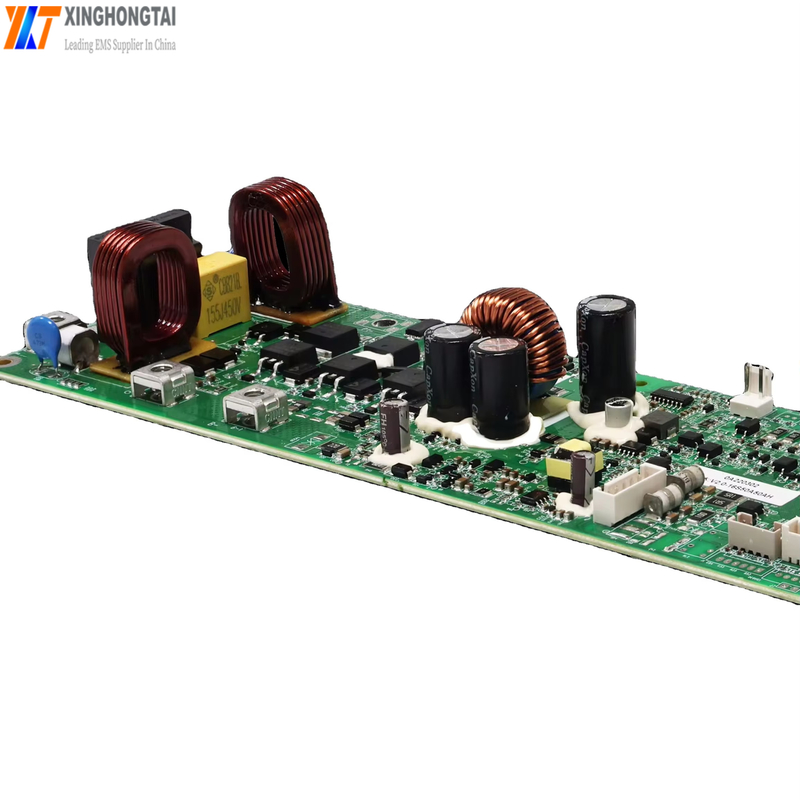

48V Battery Protection Board Prototype PCB Assembly Lithium Battery Management BMS 0

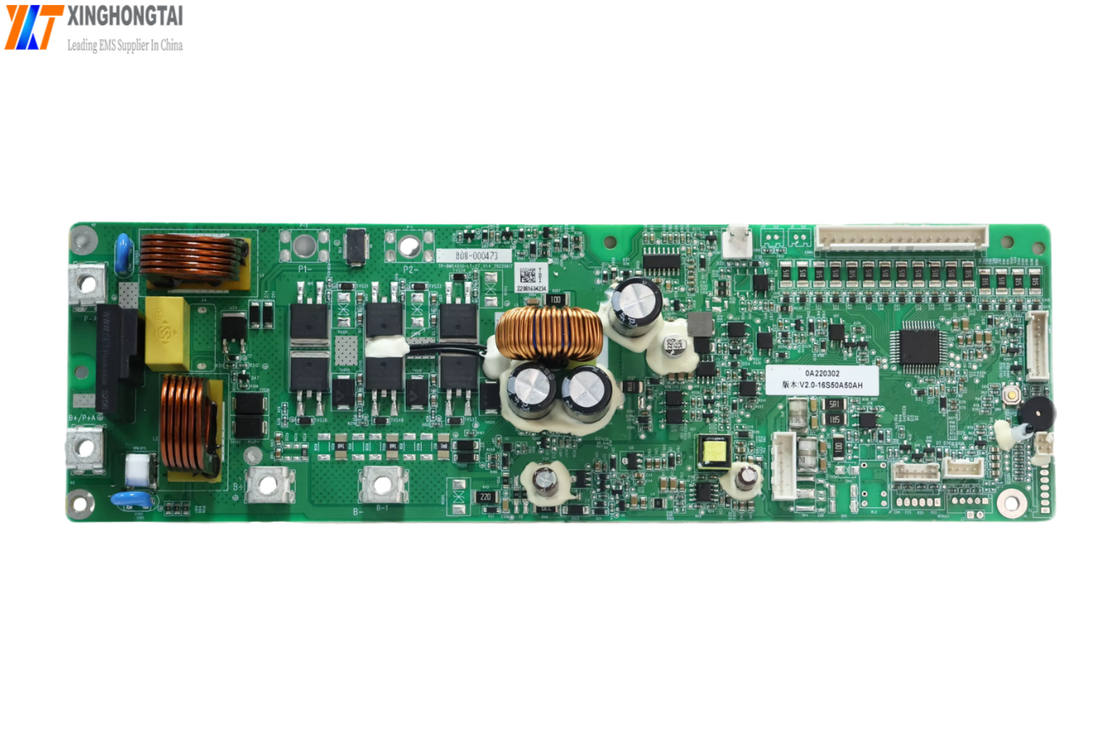

48V Battery Protection Board Prototype PCB Assembly Lithium Battery Management BMS 2

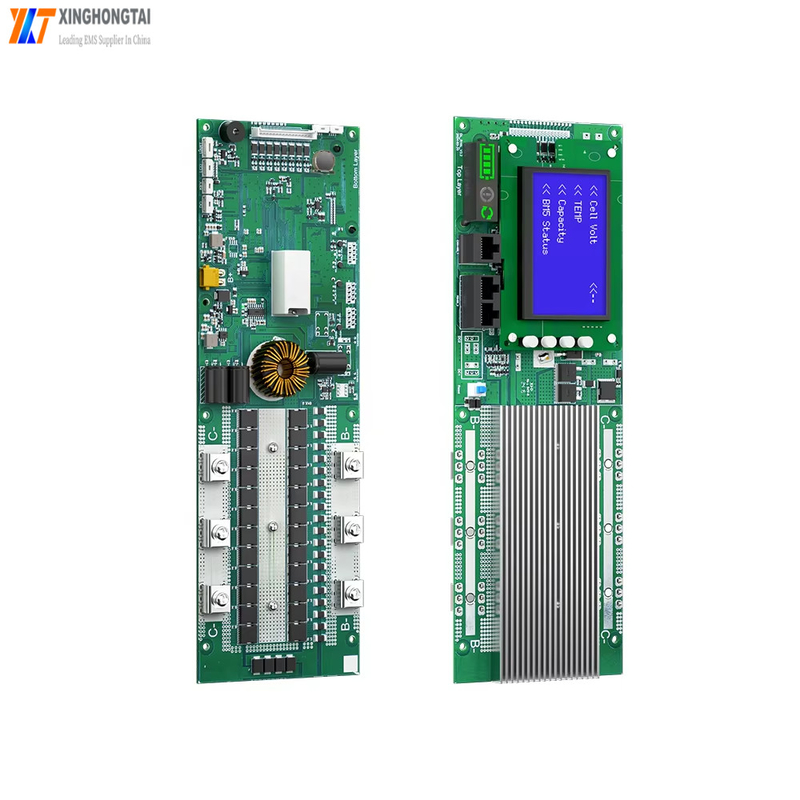

48V Battery Protection Board Prototype PCB Assembly Lithium Battery Management BMS 3
