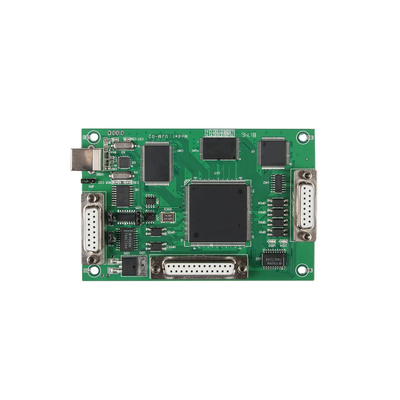

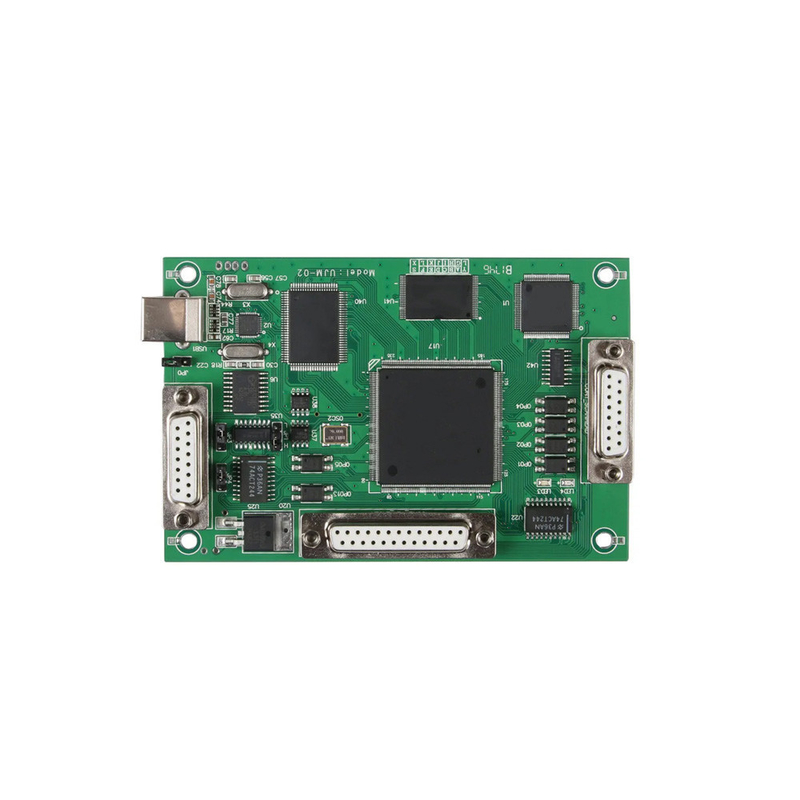

Layanan prototipe PCB profesional yang disesuaikan dengan cepat SMT SMD
-
Menyoroti
Layanan prototipe PCB yang disesuaikan
,Layanan prototipe PCB profesional
,Perhimpunan papan PCB yang disesuaikan
-
Nama produkLayanan Prototipe PCB Perakitan Komponen Elektronik SMT SMD
-
FiturProduksi Prototipe
-
Paket Minimal01005
-
Peralatan Kelas AtasLaminator FUJI NXT3/XPF
-
tesAOI/ X-Ray/Flying-Probe/Uji Fungsi
-
Layanan lainPembelian Komponen / Perakitan / Pengemasan Khusus
-
Ketebalan Tembaga1oz, 1/2OZ 1OZ 2OZ 3OZ, 0,25Oz -12Oz, 0,5OZ-6OZ, 0,25OZ~12OZ
-
Jarak Minimal2,5 juta
-
Tempat asalCina
-
Nama merekXHT
-
SertifikasiISO、IATF16949、RoSH
-
Nomor modelPerakitan PCB Prototipe XHT-7
-
Kuantitas min OrderTidak ada MOQ
-
Kemasan rincianKarton dengan tas busa
-
Waktu pengiriman5-8 hari kerja
-
Syarat-syarat pembayaranT/T, Western Union, MoneyGram
-
Menyediakan kemampuan600000＋PCS/mulut
Layanan prototipe PCB profesional yang disesuaikan dengan cepat SMT SMD
Layanan prototipe PCB profesional yang disesuaikan dengan cepat SMT SMD

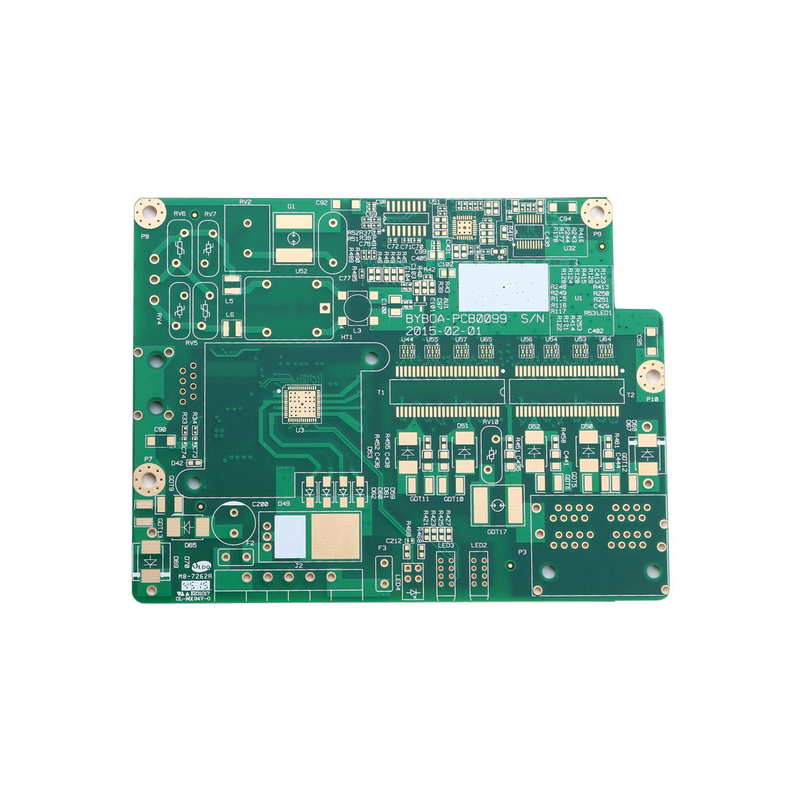

Substrat Layanan perakitan PCB
Bahan dasar umumnya diklasifikasikan sesuai dengan isolasi, komposisi material atau ketahanan api substrat.dan berbagai papan plastikProdusen substrat PCB umumnya menggunakan prepreg isolasi yang terdiri dari kain non tenunan serat kaca dan resin epoksi,dan kemudian menekan mereka dengan foil tembaga untuk membentuk substrat foil tembaga untuk digunakan.
Berikut adalah jenis substrat PCB yang paling umum:
- FR-4: Serat kaca + resin epoksi. Ini adalah bahan PCB yang paling umum digunakan, tetapi Tg hanya sekitar 130.Jika lingkungan pengolahan produk berikutnya atau suhu lingkungan operasi tinggi, Tg tinggi FR-4 dianjurkan.
- Tg tinggi FR-4: Serat kaca + resin epoksi, penggunaan kedua hanya untuk FR-4.
- CEM-1: Pusatnya adalah kertas tisu, dan permukaannya ditutupi dengan kain kaca + resin epoksi.
- CEM-3: Pusatnya adalah kain non-anyaman kaca, dan permukaannya ditutupi dengan kain kaca + resin epoksi.
- Substrat keramik (PCB keramik): bubuk keramik + serat kaca.
- Teflon PCB: Teflon + serat kaca.
Siapa kita?
- Produsen layanan perakitan PCB bervolume kecil hingga menengah
- Jenis layanan perakitan multi PCB produsen
- Pelanggan EMS/PCBA/OEM mitra layanan perakitan PCB yang andal
- Pemasok terpercaya untuk perusahaan perdagangan layanan perakitan PCB
- Pabrik yang kuat, kualitas pertama.
- 20 tahun layanan perakitan PCB Pengalaman Produsen.
- Fasilitas Produksi Otomatisasi Lanjutan.
- ISO9001, ISO14001 dan UL bersertifikat.
Spesifikasi
| Tidak, tidak. | Posisi | Kemampuan |
| 1 | Lapisan | 2-68L |
| 2 | Ukuran mesin maksimum | 600mm*1200mm |
| 3 | Ketebalan papan | 0.2mm-6.5mm |
| 4 | Ketebalan tembaga | 0.5oz-28oz |
| 5 | Min jejak/ruang | 2.0mil/2.0mil |
| 6 | Aperture minimal yang selesai | 0. 10mm |
| 7 | Rasio ketebalan maksimum terhadap diameter | 15:1 |
| 8 | Melalui pengobatan | Melalui, buta & terkubur melalui, melalui di pad, Tembaga di melalui... |
| 9 | Penutup permukaan/pengolahan | HASL/HASL bebas timbal, Timah Kimia, Emas Kimia, Emas Immersi Inmersi Perak/Emas, Osp, Plating Emas |
| 10 | Bahan dasar | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Laminasi Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco dengan bahan FR-4 ((termasuk laminasi hibrida Ro4350B parsial dengan FR-4) |
| 11 | Warna topeng solder | Hijau, Hitam, Merah, Kuning, Putih, Biru, Ungu, Hijau Matte, Hitam Matte |
| 12 | Layanan pengujian | AOI, X-Ray, Flying-Probe, Tes Fungsi, Tes Artikel Pertama |
| 13 | Perfiling Penggelek | Routing, V-CUT, Beveling |
| 14 | Bow&twist | ≤ 0,5% |
| 15 | Tipe HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Min aperture mekanik | 0.1mm |
| 17 | Min aperture laser | 0.075mm |
Profil Perusahaan
XHT adalah profesional PCB dan PCBA Produsen, dapat memberikan layanan one-stop dari PCB / PCBA Desain, PCB / PCBA klone, manufaktur PCB, Komponen sumber, PCB perakitan Service,dan pemasangan dan pengujian produk sepenuhnyaKami memiliki sertifikasi ISO 9001, ISO 13485 dan UL. Kapasitas kami termasuk: 1-32 lapisan pembuatan papan FR4 PCB, 1-12 lapisan pembuatan PCB fleksibel,Produksi PCB Aluminium dan PCB Keramik, dapat menyelesaikan sekitar 324000pcs PCBA per bulan.
FAQ
| T: Layanan apa yang Anda miliki? XHT: Kami menyediakan solusi satu atap termasuk manufaktur PCB, SMT, sumber komponen, perakitan akhir, pengujian dan layanan lainnya. |
| T: Apa yang dibutuhkan untuk kutipan PCB & PCBA? XHT: Untuk PCB: file Gerber dan persyaratan teknis ((bahan, ukuran, perawatan permukaan, ketebalan tembaga, ketebalan papan) dan jumlah yang Anda butuhkan. Untuk PCBA: File yang disebutkan di atas, BOM, file pick and place. |
| T: Apakah file saya aman? XHT: File Anda disimpan dengan aman dan aman. Kami melindungi kekayaan intelektual untuk pelanggan kami di seluruh proses..Semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga. Jika diminta oleh klien, kami akan menandatangani NDA tunduk pada hukum lokal di sisi klien dan berjanji untuk menjaga data klien sangat rahasia. |
| T: Apa produk utama layanan PCB / PCBA Anda? XHT: Otomotif, Militer, Aerospace, Kontrol Industri, Perawatan Medis, IOT, Smart Home, Robot, suku cadang mobil, Kamera, UAV. |
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
