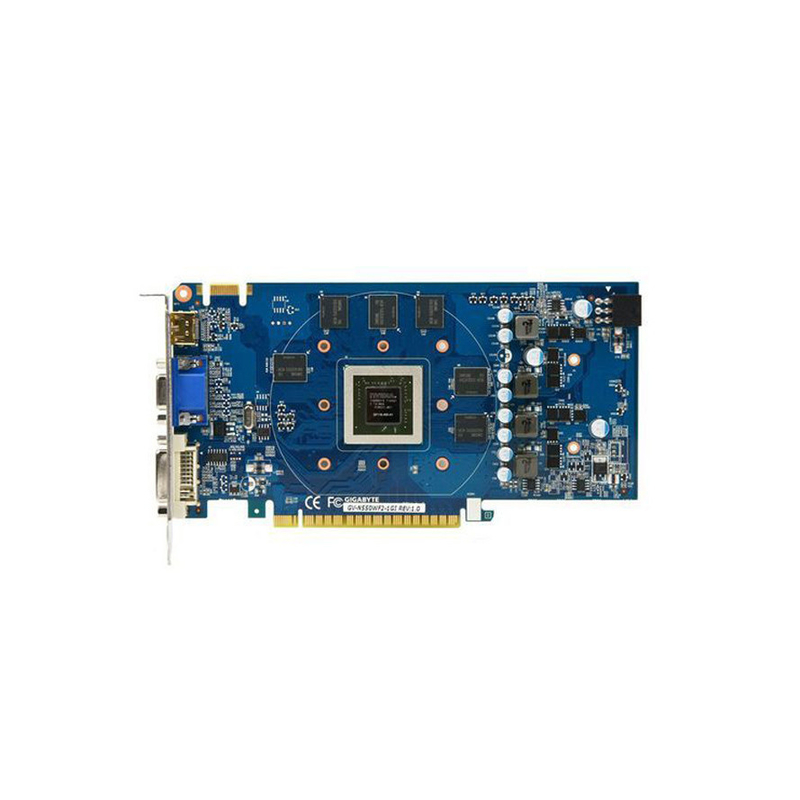

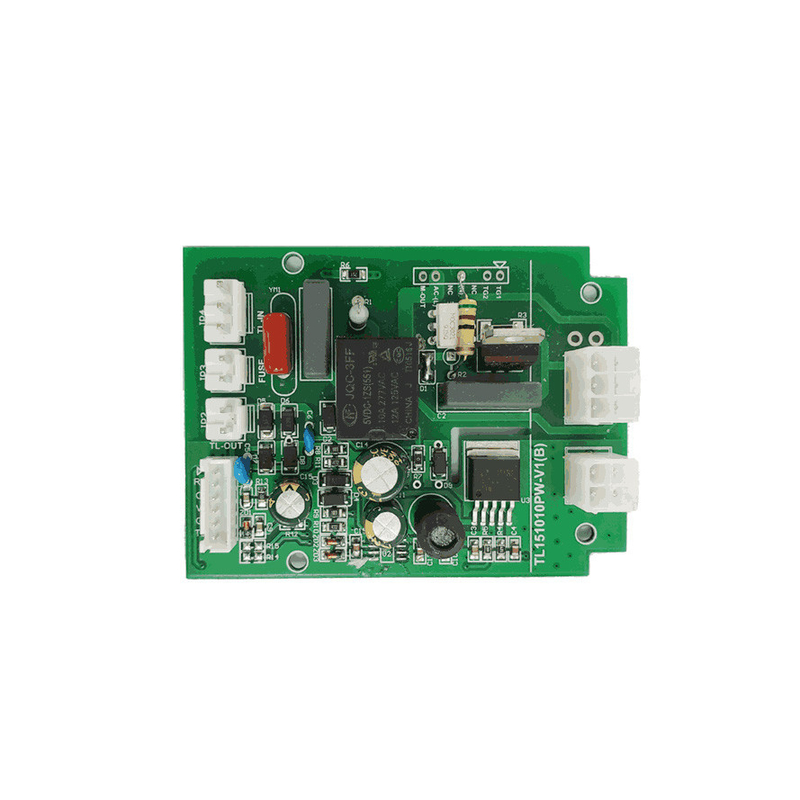

Perangkat Elektronik Rogers Fr4 Prototype PCB Manufacturing Assembly

Perangkat Elektronik Rogers Fr4 Prototype PCB Manufacturing Assembly

PCB Perunggu pola

Dalam pembuatan PCB, langkah pertama adalah mereplikasi pola dalam sistem CAM pabrikan pada topeng pelindung pada lapisan PCB foil tembaga.Etching berikutnya menghilangkan tembaga yang tidak diinginkan tidak dilindungi oleh topeng. (Oleh karena itu, tinta konduktif dapat dicampur tinta-jet pada papan kosong (tidak konduktif). Teknik ini juga digunakan dalam pembuatan sirkuit hibrida.)

1. Pencetakan serat sutra menggunakan tinta tahan etch untuk membuat topeng pelindung.
2. Ukiran foto menggunakan topeng foto dan pengembang untuk secara selektif menghapus lapisan fotoresist yang sensitif terhadap UV dan dengan demikian membuat topeng fotoresist yang akan melindungi tembaga di bawahnya.Teknik pencitraan langsung kadang-kadang digunakan untuk persyaratan resolusi tinggiPercobaan telah dilakukan dengan tahan panas. Laser dapat digunakan sebagai pengganti fotomask. Ini dikenal sebagai litografi tanpa topeng atau pencitraan langsung.
3. Penggilingan PCB menggunakan sistem penggilingan mekanis dua atau tiga sumbu untuk menggilingan foil tembaga dari substrat.Mesin penggilingan PCB (disebut sebagai "PCB Prototyper") bekerja dengan cara yang mirip dengan plotter, menerima perintah dari perangkat lunak host yang mengontrol posisi kepala penggiling di sumbu x, y, dan (jika relevan) z.
4. Laser tahan ablasi Semprotkan cat hitam ke atas lapis tembaga lapis, tempatkan ke dalam plotter laser CNC. Laser raster-scan PCB dan ablates (mengukus) cat di mana tidak ada tahan yang diinginkan.laser copper ablation jarang digunakan dan dianggap eksperimental.
5. Laser etching Tembaga dapat dihapus langsung dengan laser CNC. Seperti penggilingan PCB di atas ini terutama digunakan untuk pembuatan prototipe.
6. Etching EDM menggunakan debit listrik untuk menghilangkan logam dari substrat yang terendam dalam cairan dielektrik

Metode yang dipilih tergantung pada jumlah papan yang akan diproduksi dan resolusi yang dibutuhkan.

Laminasi dalam layanan perakitan PCB

Papan sirkuit cetak multi-lapisan memiliki lapisan jejak di dalam papan.Ini menghasilkan produk satu bagian yang tak terpisahkanSebagai contoh, layanan perakitan PCB empat lapisan dapat diproduksi dengan memulai dari laminasi berlapis tembaga dua sisi, mengukir sirkuit di kedua sisi,kemudian dilaminasi ke atas dan bawah pra-preg dan foil tembagaKemudian dibor, dilapisi, dan diukir lagi untuk mendapatkan jejak pada lapisan atas dan bawah.

Lapisan bagian dalam diberikan pemeriksaan mesin lengkap sebelum laminasi karena kesalahan tidak dapat diperbaiki setelahnya.Mesin pemeriksaan optik otomatis (AOI) membandingkan gambar papan dengan gambar digital yang dihasilkan dari data desain asliMesin Optical Shaping (AOS) otomatis kemudian dapat menambahkan tembaga yang hilang atau menghapus tembaga berlebih menggunakan laser, mengurangi jumlah PCB yang harus dibuang.Jejak PCB dapat memiliki lebar hanya 10 mikrometer.

Spesifikasi

Prototype PCB Manufacturing Assembly (Prosototype PCB Manufacturing Assembly) Pengerjaan PCB

Prototype PCB manufacturing assembly melibatkan proses pembuatan prototipe printed circuit board (PCB) dan perakitan komponen ke dalamnya.Proses ini biasanya mencakup langkah-langkah berikut::

Desain: Langkah pertama adalah merancang tata letak PCB menggunakan perangkat lunak desain dengan bantuan komputer (CAD).

Pembuatan: Setelah desain selesai, prototipe PCB dibuat. Ini melibatkan pembuatan papan fisik menggunakan bahan substrat seperti serat kaca,dan kemudian menerapkan lapisan konduktif tembaga menggunakan proses seperti mengikis atau plating.

Pembelian Komponen: Komponen elektronik yang diperlukan diperoleh dan dibeli untuk proses perakitan.dan bagian lain yang diperlukan untuk sirkuit.

Perakitan: Komponen kemudian dirakit ke PCB menggunakan mesin pick-and-place otomatis atau perakitan manual, tergantung pada kompleksitas prototipe.

Pengelasan: Komponen-komponen dilas pada PCB untuk membangun koneksi listrik.tergantung pada persyaratan khusus.

Pemeriksaan dan pengujian: Setelah perakitan selesai, PCB prototipe menjalani pemeriksaan dan pengujian untuk memastikan bahwa semua komponen ditempatkan dan dilas dengan benar,dan bahwa sirkuit berfungsi seperti yang dimaksudkan.

Iterasi: Jika ada masalah yang diidentifikasi selama pengujian, desain mungkin perlu direvisi, dan proses perakitan PCB prototipe mungkin perlu diulang sampai fungsi yang diinginkan dicapai.

Secara keseluruhan, perakitan pembuatan PCB prototipe membutuhkan kombinasi keahlian desain, sumber komponen, keterampilan perakitan,dan kemampuan pengujian untuk membuat prototipe fungsional untuk pengembangan dan pengujian lebih lanjut.

Perangkat Elektronik Prototipe PCB Manufaktur Majelis Produsen terkemuka

1. Menyediakan pasokan komponen BOM lengkap dan pemilihan bagian
2Dari pabrik asli dan agen tingkat pertama, garansi asli asli
3. Lebih dari 50.000 jenis komponen selalu ada di stok
4Pelanggan dapat membeli sesuai permintaan, tidak perlu membeli seluruh paket

5Teknologi pengelasan aliran balik gas nitrogen untuk SMT.

6. Standar tinggi SMT & Solder Assembly Line

7Kapasitas teknologi penempatan papan dengan kepadatan tinggi.
