Keuntungan dari papan sirkuit satu lapisan
(1) Biaya rendah: Biaya manufaktur papan PCB satu lapisan relatif rendah, karena hanya satu lapisan foil tembaga dan satu lapisan substrat yang dibutuhkan,dan proses manufaktur relatif sederhana.
(2) Produksi yang mudah: Dibandingkan dengan jenis struktural papan PCB lainnya, metode produksi papan PCB satu lapisan relatif sederhana,hanya perlu melakukan kabel satu sisi dan korosi satu lapisan, sehingga kesulitan produksi rendah.
(3) Keandalan tinggi: Papan PCB satu lapisan tidak memiliki kabel dan koneksi multi-lapisan, sehingga tidak mudah untuk masalah sirkuit pendek dan interferensi, dengan keandalan tinggi.
(4) Cocok untuk sirkuit sederhana: papan PCB satu lapis cocok untuk desain sirkuit sederhana, seperti lampu LED, suara, dll, dapat memenuhi sebagian besar persyaratan kompleksitas sirkuit yang rendah.
Keuntungan dari papan sirkuit multilayer
1, kepadatan perakitan papan sirkuit multi-lapisan tinggi, ukurannya kecil, dengan volume produk elektronik semakin kecil,fungsi papan sirkuit PCB juga dikemukakan persyaratan yang lebih tinggi, permintaan untuk papan sirkuit multi-lapisan juga meningkat.
2, pilihan dari multi-lapisan papan sirkuit PCB garis penataan nyaman, panjang garis penataan sangat dipersingkat, garis penataan antara komponen elektronik berkurang,tapi juga meningkatkan kecepatan transmisi sinyal data.
3Untuk sirkuit frekuensi tinggi, setelah memasuki tanah, jalur sinyal memiliki impedansi karakteristik yang stabil dan rendah ke tanah,dan impedansi karakteristik sirkuit daya sangat berkurang, yang memiliki efek pencegatan yang signifikan.
4Untuk produk elektronik dengan persyaratan yang lebih tinggi untuk fungsi disipasi panas, lapisan disipasi panas inti logam dapat diatur pada papan sirkuit multi-lapisan,yang nyaman untuk memenuhi persyaratan pelindung, disipasi panas dan fungsi khusus lainnya.
Apa yang kita butuhkan:
* File Gerber dari PCB telanjang
* Daftar bahan yang harus disertakan: Nomor bagian pabrikan, jenis bagian, jenis kemasan,
lokasi komponen yang tercantum dengan penunjuk referensi dan jumlah
* Spesifikasi dimensi untuk komponen non standar
* Gambar perakitan, termasuk setiap pemberitahuan perubahan
* Prosedur pengujian akhir (jika tersedia)
Ketebalan Tembaga | 1oz ~ 3oz,0.5-5 oz | Bahan dasar | FR4, Aluminium, TG, Rogers, CEM-1 |
Ketebalan papan | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | Min. Lebar garis | 3mi, 4mil, 0.1mm, 0.1mm ((Flash Gold) / 0.15mm ((HASL), 0.1 10mm |
Ukuran Lubang | 0.25mm, 0,1mm, 0,2mm, 0,15-0,2mm, 0,1mm-1mm | Perbaikan permukaan | HASL, OSP, ENIG, HASL Bebas Timah, Emas Immersi |
Min. Jarak Garis | 0.003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil) | Nama produk | Papan sirkuit cetak, Desain PCB 94V0 / Manufaktur PCB |
Aplikasi | Perangkat Elektronik, Elektronik Konsumen, Produk Elektronik, Industri, Dan sebagainya | Topeng Solder | Biru, Hijau, Merah, Biru, Putih, Hitam, Kuning, Hijau, Hitam, Putih, Merah, Biru, dll. |
Lapisan | 1 ~ 20 lapisan, 1-24 lapisan | Rohs | Bebas timah |
PCBA turnkey | PCB + sumber komponen + perakitan + kemasan | ||||
Rincian perakitan | SMT dan jalur melalui lubang, ISO | ||||
Waktu Pelaksanaan | Prototipe: 15 hari kerja. pesanan massal: 20 ~ 25 hari kerja | ||||
Pengujian pada produk | Uji Probe Terbang, Pemeriksaan sinar-X, Uji AOI, Uji fungsional | ||||
Jumlah | Min kuantitas: 1pcs. prototipe, pesanan kecil, pesanan massal, semua OK | ||||
File yang kita butuhkan | PCB: Berkas Gerber ((CAM, PCB, PCBDOC) | ||||
File yang kita butuhkan | Komponen: Bill of Materials (daftar BOM) | ||||
File yang kita butuhkan | Pengumpulan: File Pick-N-Place | ||||
Ukuran panel PCB | Ukuran Min: 0,25 * 0,25 inci ((6 * 6mm) | ||||
Ukuran maksimum: 20*20 inci ((500*500mm) | |||||
Jenis Solder PCB | Paste Solder larut air, bebas timbal RoHS | ||||
Rincian komponen | Passif Turun ke ukuran 0201 | ||||
Rincian komponen | BGA dan VFBGA | ||||
Rincian komponen | Pembawa chip tanpa timah/CSP | ||||
Rincian komponen | Pengumpulan SMT sisi ganda | ||||
Rincian komponen | Fine Pitch sampai 0.8mils | ||||
Rincian komponen | BGA Perbaikan dan Reball | ||||
Rincian komponen | Penghapusan dan Penggantian Bagian | ||||
Paket komponen | Potong pita, tabung, gulungan, bagian longgar | ||||
Pengumpulan PCB | Pengeboran ---- Eksposur ---- Pemasangan ---- Pemasangan & Pemberantasan ---- Penjaringan ---- Pengujian Listrik ---- SMT ---- Soldering Gelombang ---- Pemasangan ---- ICT ---- Pengujian Fungsi ---- Pengujian Suhu & Kelembaban |
T: File apa yang Anda gunakan dalam pembuatan PCBA?
A: Gerber atau Eagle, daftar BOM, PNP dan Posisi Komponen.
T: Apakah mungkin Anda bisa menawarkan sampel?
A: Ya, kami dapat sampel khusus untuk pengujian Anda sebelum produksi massal.
T: Berapa lama saya bisa mendapatkan penawaran setelah dikirim Gerber, BOM dan prosedur tes?
A: Dalam waktu 6 jam untuk penawaran PCB dan sekitar 24 jam untuk penawaran PCBA.
T: Bagaimana saya bisa tahu proses produksi PCBA saya?
A: 7-10 hari untuk produksi PCB dan pembelian komponen, dan 10 hari untuk perakitan dan pengujian PCB.
Q. Apakah desain saya aman ketika saya mengirimnya kepada Anda?
File Anda disimpan dengan aman dan aman sementara Kerongda memiliki mereka. File Anda tidak pernah dibagikan dengan pihak ketiga, hanya rekan kami yang memiliki akses ke file desain Anda.Karena mereka adalah milikmu,kami menghormati hak cipta file Anda. Pelanggan mengontrol pembuangan file ini sesuai dengan kebutuhan Anda dan persetujuan tertulis.
Q. Berapa garansi?
Garansi adalah 2 tahun.

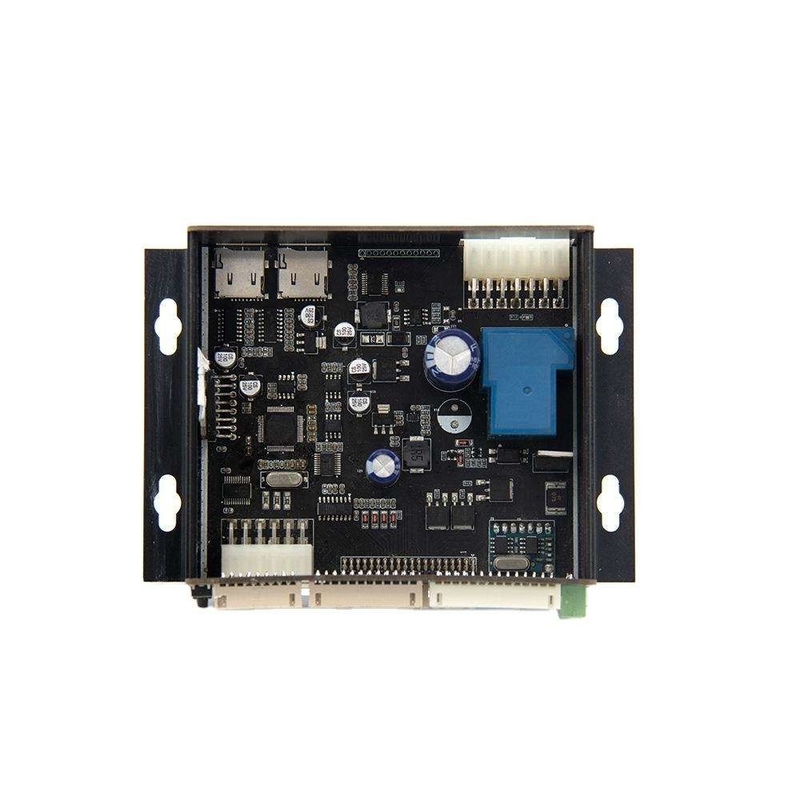

Prototype Quick Turn Circuit Board Assembly EMS PCBA Harga yang kompetitif
Kami memiliki rantai pasokan komponen elektronik yang kuat, kami dapat menawarkan harga yang kompetitif untuk daftar BOM Anda.
Kami mengkhususkan diri dalam menyediakan solusi EMS yang komprehensif untuk memenuhi kebutuhan unik klien kami.
