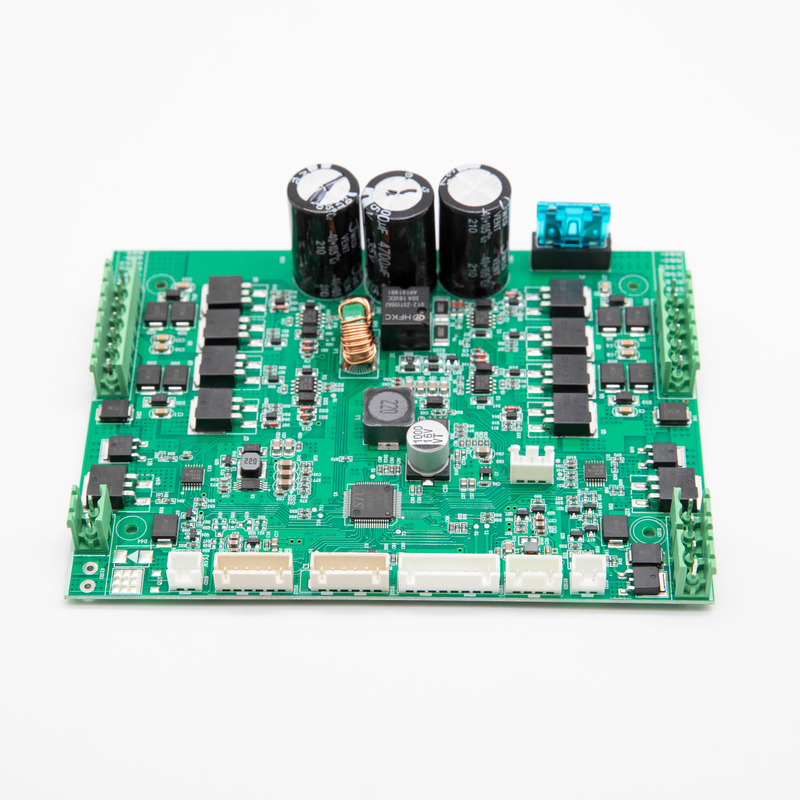

Multi-layer Professional Printed Circuit Board Assembly dengan Desain Disesuaikan

PCB berlapis tunggal

PCB berlapis tunggal (Printed Circuit Board) adalah papan sirkuit yang memiliki jejak konduktif pada satu sisi papan.Dibandingkan dengan PCB multilayer, PCB satu lapisan lebih murah dan memiliki proses manufaktur yang lebih sederhana, sehingga mereka sering digunakan dalam perangkat elektronik dan prototipe yang lebih sederhana.mereka memiliki keterbatasan dalam kompleksitas routing dan integritas sinyal dibandingkan dengan PCB multilayer.

Papan PCB standar adalah istilah umum untuk semua papan cetak, yang dapat dibagi menjadi papan berlapis tunggal atau papan multi-lapisan sesuai kebutuhan.Substrat papan itu sendiri terbuat dari insulasiAnda dapat melihat bahwa di permukaan

Bahan kabelnya adalah foil tembaga, awalnya foil tembaga ditutupi seluruh papan, tapi dalam proses manufaktur, bagian tengah diukir,dan bagian yang tersisa menjadi jaringan jalur kecilGaris-garis ini disebut konduktor

pola atau kabel, dan digunakan untuk menyediakan sambungan sirkuit dari bagian pada PCB.

Single layer board adalah jenis board PCB yang paling dasar, juga disebut single panel, karena kawat hanya muncul di satu sisi, jadi kita menyebut board PCB ini single panel.

PCB multi-lapisan

Multilayer PCB, seperti namanya, memiliki beberapa lapisan jejak konduktif yang dipisahkan oleh lapisan isolasi.Papan ini digunakan dalam perangkat elektronik yang lebih kompleks di mana PCB satu lapisan tidak cukup untuk memenuhi persyaratan iniLapisan tambahan memungkinkan desain sirkuit yang lebih kompleks, integritas sinyal yang lebih baik, dan mengurangi interferensi elektromagnetik.PCB multilayer umumnya digunakan dalam perangkat elektronik berkinerja tinggi seperti komputer, smartphone, dan peralatan jaringan. Mereka lebih mahal untuk diproduksi daripada PCB satu lapisan, tetapi menawarkan keuntungan yang signifikan dalam fungsionalitas dan kinerja.

Pengumpulan PCB multi-layer

Pengumpulan PCB multi-lapisan melibatkan proses mengisi dan menyolder komponen pada papan sirkuit cetak multi-lapisan.Proses ini membutuhkan peralatan khusus dan keahlian karena kompleksitas bekerja dengan beberapa lapisan.

Selama perakitan PCB multi-lapisan, komponen ditempatkan dan dilas ke papan menggunakan teknologi permukaan (SMT) atau teknologi lubang (THT) berdasarkan persyaratan desain.Proses perakitan juga dapat melibatkan penerapan pasta solder, mesin pick-and-place untuk penempatan komponen, dan oven reflow untuk pengelasan.

Selain itu, perakitan PCB multi-lapisan mungkin memerlukan perhatian yang cermat terhadap manajemen termal dan integritas sinyal, karena beberapa lapisan dapat mempengaruhi disipasi panas dan penyebaran sinyal.Kontrol kualitas dan pengujian juga penting untuk memastikan fungsionalitas dan keandalan PCB multi-lapisan yang dirakit.

Keuntungan kami:

1Program dan tes fungsional dan paket oleh Free.

2Kualitas tinggi: standar IPC-A-610E, E-test, X-ray, AOI test, QC, 100% tes fungsional.

3Layanan profesional: PCB/FPC/Aluminium Making, SMT, DIP, Komponen Sourcing, OEM dengan pengalaman 21 tahun.

4Sertifikasi: UL, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

Produsen Papan Sirkuit Cetak Profesional

Layanan

Kami mengkhususkan diri dalam menyediakan solusi EMS yang komprehensif untuk memenuhi kebutuhan unik klien kami.



Berikut adalah sekilas layanan yang kami tawarkan:



1Pasokan komponen elektronik.

2.PCB Manufaktur.

3. PCB perakitan.

4Bangunan Kotak.



Kami memiliki rantai pasokan komponen elektronik yang kuat, kami dapat menawarkan harga yang kompetitif untuk daftar BOM Anda.
