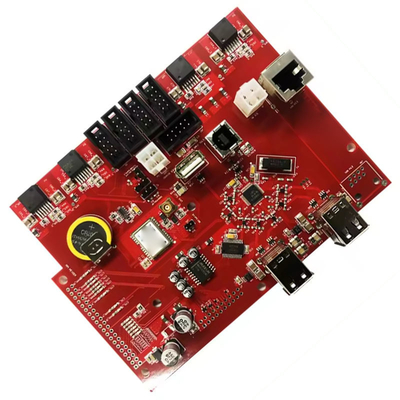

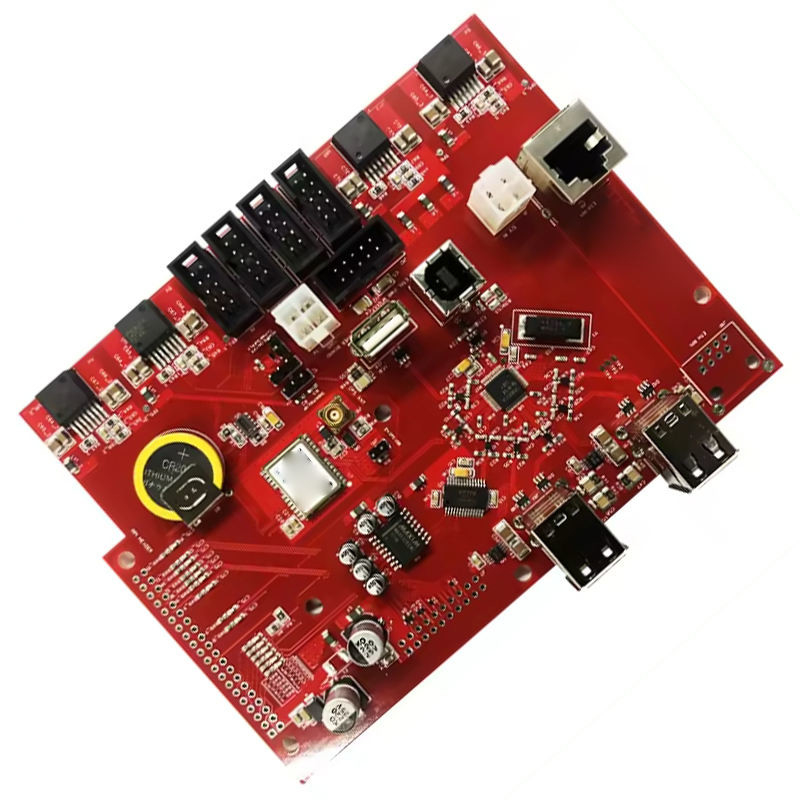

PCB perakitan Manufaktur One Stop Service
PCB assembly manufacturing one-stop service refers to a comprehensive solution provided by a manufacturing company that covers the entire process of assembling printed circuit boards (PCBs) with electronic componentsLayanan ini biasanya mencakup semua tahap perakitan PCB, dari sumber komponen hingga pengujian akhir dan kontrol kualitas.
Layanan perakitan PCB satu atap dapat mencakup elemen kunci berikut:
Sumber Komponen: Penyedia layanan sumber semua komponen elektronik yang diperlukan, termasuk resistor, kapasitor, sirkuit terpadu, dan bagian lain yang diperlukan untuk perakitan PCB.
Pembuatan PCB: Layanan ini mencakup pembuatan PCB itu sendiri, yang melibatkan produksi papan sirkuit telanjang sesuai dengan spesifikasi yang diperlukan.
PCB Assembly: Ini melibatkan perakitan komponen elektronik pada PCB menggunakan mesin pick-and-place canggih, peralatan pengelasan, dan alat perakitan lainnya.
Pengujian dan Kontrol Kualitas: Penyedia layanan melakukan pengujian menyeluruh dan pemeriksaan kontrol kualitas untuk memastikan bahwa PCB yang dirakit memenuhi standar dan spesifikasi yang diperlukan.
Layanan tambahan: Beberapa layanan perakitan PCB satu atap juga dapat menawarkan layanan tambahan seperti analisis desain untuk manufaktur (DFM), pembuatan prototipe,dan bahkan kemasan dan pengiriman produk jadi.
Dengan menawarkan berbagai layanan yang komprehensif, layanan manufaktur perakitan PCB satu atap bertujuan untuk merampingkan seluruh proses produksi, mengurangi lead time,dan memastikan kualitas dan keandalan PCB yang dirakitHal ini dapat sangat bermanfaat bagi perusahaan yang ingin melakukan outsourcing kebutuhan perakitan PCB mereka ke satu mitra yang dapat diandalkan.
PCBA turnkey | PCB + sumber komponen + perakitan + kemasan | ||||
Rincian perakitan | SMT dan jalur melalui lubang, ISO | ||||
Waktu Pelaksanaan | Prototype: 5-10 hari kerja. pesanan massal: 10 ~ 20 hari kerja | ||||
Pengujian pada produk | Uji Probe Terbang, Pemeriksaan sinar-X, Uji AOI, Uji fungsional | ||||
Jumlah | Min kuantitas: 1pcs. prototipe, pesanan kecil, pesanan massal, semua OK | ||||
File yang kita butuhkan | PCB: Berkas Gerber ((CAM, PCB, PCBDOC) | ||||
File yang kita butuhkan | Komponen: Bill of Materials (daftar BOM) | ||||
File yang kita butuhkan | Pengumpulan: File Pick-N-Place | ||||
Ukuran panel PCB | Ukuran Min: 0,25 * 0,25 inci ((6 * 6mm) | ||||
Ukuran maksimum: 20*20 inci ((500*500mm) | |||||
Jenis Solder PCB | Paste Solder larut air, bebas timbal RoHS | ||||
Rincian komponen | Passif Turun ke ukuran 0201 | ||||
Rincian komponen | BGA dan VFBGA | ||||
Rincian komponen | Pembawa chip tanpa timah/CSP | ||||
Layanan | Pengumpulan SMT sisi ganda | ||||
Rincian komponen | Fine Pitch sampai 0.8mils | ||||
Rincian komponen | BGA Perbaikan dan Reball | ||||
Rincian komponen | Penghapusan dan Penggantian Bagian | ||||
Paket komponen | Potong pita, tabung, gulungan, bagian longgar | ||||
Pengumpulan PCB | Pengeboran ---- Eksposur ---- Pemasangan ---- Pemasangan & Pembuangan ---- Pencoran ---- Pengujian Listrik ---- SMT ---- Soldering Gelombang ---- Pemasangan ---- ICT ---- Pengujian Fungsi ---- Pengujian Suhu & Kelembaban |
Pengumpulan papan sirkuit sisi ganda
Penggabungan papan sirkuit sisi ganda mengacu pada proses perakitan komponen elektronik di kedua sisi papan sirkuit cetak (PCB).Jenis perakitan ini membutuhkan perencanaan yang cermat dan teknik manufaktur yang tepat untuk memastikan bahwa komponen di kedua sisi PCB ditempatkan dengan benar, dilas, dan saling terhubung.
Perakitan papan sirkuit dua sisi melibatkan beberapa langkah utama:
Penempatan komponen: Komponen elektronik ditempatkan di sisi atas dan bawah PCB sesuai dengan spesifikasi desain.
Pemanasan: Komponen permukaan dan lubang melalui dipanaskan pada PCB menggunakan teknik penyemprotan arus kembali, penyemprotan gelombang, atau penyemprotan tangan,tergantung pada persyaratan khusus komponen dan desain PCB.
Pemeriksaan: Setelah pengelasan, PCB yang dirakit menjalani pemeriksaan visual dan pengujian menyeluruh untuk memastikan bahwa semua komponen dilas dengan benar dan bahwa tidak ada cacat atau masalah pengelasan.
Penempatan komponen melalui lubang: Untuk komponen melalui lubang, seperti konektor dan komponen yang lebih besar, kabel dimasukkan melalui lubang di PCB dan dilas di kedua sisi.
Pengujian dan Pengendalian Kualitas: Setelah perakitan selesai, PCB sisi ganda menjalani pengujian fungsional dan pemeriksaan kontrol kualitas untuk memverifikasi kinerja dan keandalan.
Rangkaian papan sirkuit sisi ganda umumnya digunakan dalam berbagai perangkat elektronik dan aplikasi, termasuk elektronik konsumen, peralatan industri, elektronik otomotif,dan produk telekomunikasiKompleksitas perakitan sisi ganda membutuhkan keahlian dalam tata letak PCB, penempatan komponen, dan teknik pengelasan untuk memastikan integritas dan fungsi produk akhir.
Pabrik Pcb Industrial Assembly Manufacturing Super Factory
Kami memiliki rantai pasokan komponen elektronik yang kuat, kami dapat menawarkan harga yang kompetitif untuk daftar BOM Anda.
Kami mengkhususkan diri dalam menyediakan solusi EMS yang komprehensif untuk memenuhi kebutuhan unik klien kami.
