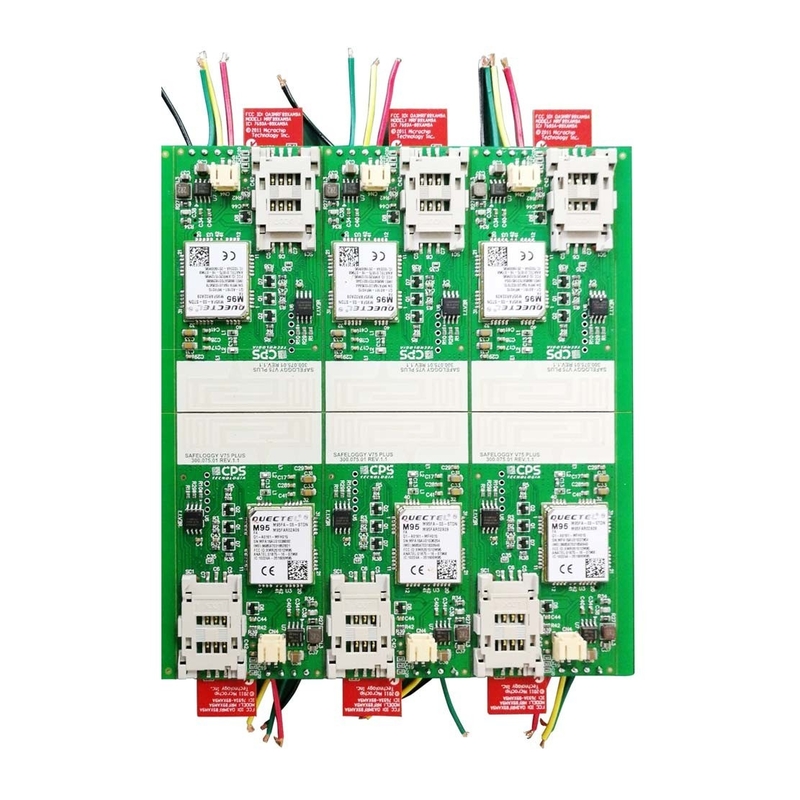

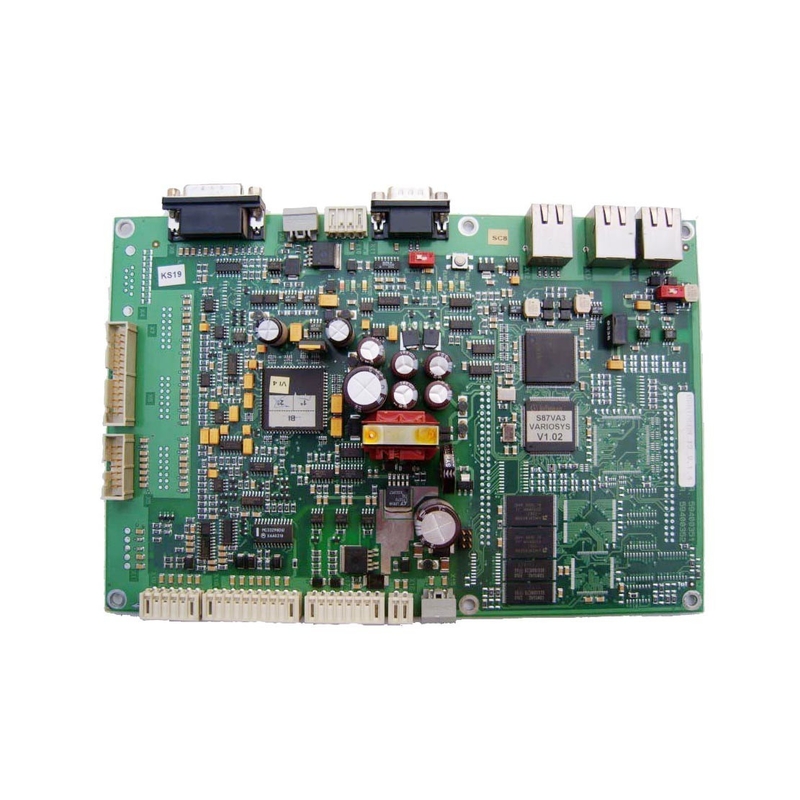

Electronic PCL-370HR Routing Quick Turn PCB Assembly With High Performance

PCL-370HR Electronic Routing Quick Turn PCB Assembly Dengan Kinerja Tinggi

Produk - Putar Cepat Majelis PCB
  • Menyoroti

    PCL-370HR Quick Turn PCB Assembly

    ,

    Routing Quick Turn PCB Assembly

    ,

    PCB Elektronik Berkinerja Tinggi dan Berputar Cepat

  • Nama produk
    PCL-370HR Putaran Cepat Layanan Perakitan PCB Perutean Papan Sirkuit Cetak Beveling
  • Fitur
    SMT/Putar Cepat
  • Paket Minimal
    03015
  • Pembuatan Profil Punching
    Perutean/V-CUT/Kemiringan
  • tes
    AOI/ X-Ray/Flying-Probe/Uji Fungsi
  • Layanan lain
    Pembelian Komponen / Perakitan / Pengemasan Khusus
  • Peralatan Kelas Atas
    Laminator FUJI NXT3/XPF
  • Ketebalan Tembaga
    0,5oz-28oz
  • Tempat asal
    Cina
  • Nama merek
    XHT
  • Sertifikasi
    CE、RoSH、ISO
  • Nomor model
    Rakitan PCB Putar Cepat XHT-9
  • Kuantitas min Order
    1k
  • Kemasan rincian
    Karton dengan tas busa
  • Waktu pengiriman
    5-8 hari kerja
  • Syarat-syarat pembayaran
    T/T, Western Union, MoneyGram

PCL-370HR Electronic Routing Quick Turn PCB Assembly Dengan Kinerja Tinggi

  • Electronic PCL-370HR Routing Quick Turn PCB Assembly With High Performance
  • Electronic PCL-370HR Routing Quick Turn PCB Assembly With High Performance
  • Electronic PCL-370HR Routing Quick Turn PCB Assembly With High Performance
Dapatkan Harga Hubungi sekarang

PCL-370HR Layanan perakitan PCB Quick Turn Routing Beveling Printed Circuit Board



Apa itu perakitan papan sirkuit?

Penggabungan papan sirkuit cetak adalah proses menghubungkan komponen elektronik dengan kabel papan sirkuit cetak.Jejak atau jalur konduktif yang terukir pada lembaran tembaga lapis PCB digunakan dalam substrat yang tidak konduktif untuk membentuk perakitanMenyambungkan komponen elektronik dengan papan sirkuit cetak adalah tindakan terakhir sebelum menggunakan perangkat elektronik yang beroperasi sepenuhnya



Pelayanan yang Memuaskan



1. 7/24 Penjualan dan dukungan teknis
2Metode pembayaran yang fleksibel dan syarat pembayaran yang dapat dinegosiasikan
3. baik sampel dan pesanan massal didukung
4. Lebih dari 10 tahun pengalaman ekspor luar negeri, penanganan fleksibel transportasi dan masalah clearance bea cukai



Kekuatan Produksi XHT



XHT memiliki pengalaman dalam rekayasa, menghilangkan masalah dan perangkap sebelum produksi.kami membangun proses dan sistem standar dan ketat telah didirikan untuk secara efektif mengurangi masalah kualitas. Kami memiliki profesional PCB manufaktur, perakitan PCB dan tim pengadaan komponen, menyediakan layanan one-stop, menghemat waktu dan usaha..Kami telah mempercepat pengiriman 8 jam, dengan tingkat pengiriman 48 jam lebih dari 95% dan 03015, 01005, 0201, 0402 dalam jumlah minimum.menghilangkan masalah dan perangkap sebelum produksi. Kami adalah produsen profesional PCB, perakitan PCB dan tim pengadaan komponen, menyediakan layanan satu atap, menghemat waktu dan usaha.





Jalur Produksi Kami



Perusahaan kami saat ini memiliki 7 jalur produksi pengelasan gelombang dan 10 jalur pengelasan pasca-DIP.Kami dapat membuat perlengkapan khusus sesuai dengan kebutuhan pelanggan dan kondisi produk untuk memastikan keandalan produk dan secara efektif meningkatkan efisiensi plug-in.

Personel post-welding DIP kami memiliki pengalaman yang kaya,dan telah merumuskan pedoman operasi standar rinci dan instruksi operasi SOP untuk memenuhi persyaratan kualitas tinggi dari pelanggan high-end.





Spesifikasi



Tidak, tidak. Posisi Kemampuan
1 Lapisan 2-68L
2 Ukuran mesin maksimum 600mm*1200mm
3 Ketebalan papan 0.2mm-6.5mm
4 Ketebalan tembaga 0.5oz-28oz
5 Min jejak/ruang 2.0mil/2.0mil
6 Aperture minimal yang selesai 0. 10mm
7 Rasio ketebalan maksimum terhadap diameter 15:1
8 Melalui pengobatan Melalui, buta & terkubur melalui, melalui di pad, Tembaga di melalui...
9 Penutup permukaan/pengolahan HASL/HASL bebas timbal, Timah Kimia, Emas Kimia, Emas Immersi Inmersi Perak/Emas, Osp, Plating Emas
10 Bahan dasar FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350,
Laminasi Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco dengan bahan FR-4 ((termasuk laminasi hibrida Ro4350B parsial dengan FR-4)
11 Warna topeng solder Hijau, Hitam, Merah, Kuning, Putih, Biru, Ungu, Hijau Matte, Hitam Matte
12 Layanan pengujian AOI, X-Ray, Flying-Probe, Tes Fungsi, Tes Artikel Pertama
13 Perfiling Pengetukan Routing, V-CUT, Beveling
14 Bow&twist ≤ 0,5%
15 Tipe HDI 1+n+1,2+n+2,3+n+3
16 Min aperture mekanik 0.1mm
17 Min aperture laser 0.075mm





Profil Perusahaan



Untuk memastikan perakitan PCB sesuai, kami menggunakan sejumlah prosedur inspeksi dan jaminan mutu.Termasuk peralatan inspeksi optik otomatis dan perangkat lunak CAD serta perbaikan terus menerusKami terakreditasi ISO9001:2015 serta menjadi pemasok pilihan bagi banyak pelanggan kami.dan jaringan distribusi kami dapat sumber suku cadang untuk perakitan Anda sesuai kebutuhanMenggunakan sistem stok dan MRP internal kami yang terhubung ke data produksi kami kami mampu mengelola tingkat persediaan, waktu memimpin dan stok penyangga untuk memenuhi tenggat waktu Anda.





PCL-370HR Electronic Routing Quick Turn PCB Assembly Dengan Kinerja Tinggi 0PCL-370HR Electronic Routing Quick Turn PCB Assembly Dengan Kinerja Tinggi 1PCL-370HR Electronic Routing Quick Turn PCB Assembly Dengan Kinerja Tinggi 2PCL-370HR Electronic Routing Quick Turn PCB Assembly Dengan Kinerja Tinggi 3



FAQ

T: Proses Wire Bonding diperlukan ketika papan sirkuit dicetak. Apa yang harus saya perhatikan saat membuat papan sirkuit?
XHT: Ketika membuat papan sirkuit, pilihan perawatan permukaan sebagian besar adalah "nikel paladium emas ENEPIG" atau "kimia emas ENIG".ketebalan emas direkomendasikan 3μμ5μ, tetapi jika kawat emas Au digunakan, ketebalan emas sebaiknya lebih dari 5μ.
T: Proses bebas timbal diperlukan ketika papan sirkuit dicetak.
XHT: Proses bebas timbal selama pencetakan lebih tinggi dari persyaratan ketahanan suhu dari proses umum, dan persyaratan ketahanan suhu harus di atas 260 °C. Oleh karena itu,disarankan untuk menggunakan substrat di atas TG150 saat memilih bahan substrat.
T: Bisakah perusahaan Anda memberikan nomor seri saat membuat teks papan sirkuit?
XHT: Nomor seri dapat diberikan, dan selain nomor seri teks, QR-CODE juga dapat diberikan bagi pelanggan untuk menanyakan.
T: Berapa lama masa simpan papan PCB dan bagaimana cara menyimpannya?
XHT: 25°C / 60%RH dianjurkan ketika PCB disimpan. Piring itu sendiri tidak memiliki umur simpan, tetapi jika melebihi tiga bulan, ia perlu dipanggang untuk menghilangkan kelembaban dan stres,dan harus digunakan segera setelah dipanggangDisarankan bahwa potongan harus dimuat dalam waktu 6 bulan setelah penyimpanan untuk mengurangi fenomena penolakan dan ledakan.
