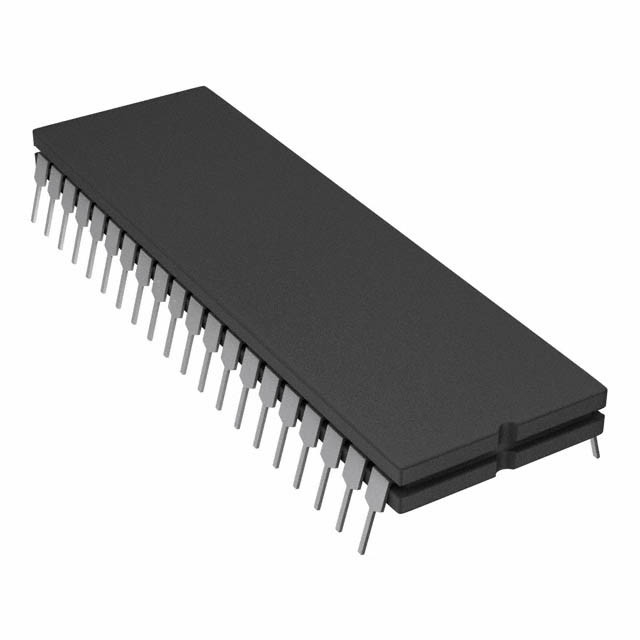

Komponen Elektronik CPLD Berkinerja Tinggi ATF2500C-20GM Perangkat Logika yang Dapat Diprogram

ATF2500C adalah PLD dengan kepadatan tertinggi yang tersedia dalam paket pemasangan permukaan 44 pin. Dengan susunan logika yang terhubung sepenuhnya dan struktur makro sel yang fleksibel,penggunaan gerbang tinggi mudah diperoleh. ATF2500C adalah perangkat logika yang dapat diprogram (PLD) CMOS (dihapus secara listrik) berkinerja tinggi yang memanfaatkan teknologi yang dapat dihapus secara listrik yang terbukti oleh Atmel.PLD ini sekarang tersedia dalam paket sepenuhnya Hijau atau LHF (tanpa timbal dan halida).

ATF2500C terorganisir di sekitar satu array universal. semua pin dan istilah umpan balik selalu tersedia untuk setiap makrocell. masing-masing dari 38 pin logika adalah input array,seperti output dari setiap flip-flop.
Dalam ATF2500C, empat istilah produk dimasukkan ke setiap istilah jumlah.Setiap macrocell's tiga istilah jumlah dapat dikombinasikan untuk memberikan hingga 12 istilah produk per istilah jumlah tanpa hukuman kinerjaSetiap flip-flop dapat dipilih secara individual untuk menjadi D- atau tipe T, memberikan kompaksi logika lebih lanjut.24 dari flip-flop dapat dilewati untuk memberikan umpan balik kombinasi internal ke array logika.
Istilah produk menyediakan jam individu dan reset asinkron untuk setiap flip-flop.Setiap output memiliki istilah produk aktif sendiri. Delapan istilah produk preset sinkron melayani kelompok lokal baik empat atau delapan flip-flop. register fungsi preload disediakan untuk menyederhanakan pengujian.Semua register secara otomatis reset saat power-up.

Fitur
• Perangkat Logika Programmable Berkinerja Tinggi, Densitas Tinggi, yang Bisa Dihapus Listrik
• Array Logika yang terhubung sepenuhnya dengan 416 istilah produk
• 15 ns Penundaan pin-to-pin maksimum untuk operasi 5V
• 24 Makrosel Output Fleksibel
48 sandal jepit dua per Macrocell
72 Istilah Ringkasan
Semua Flip-flop, I / O Pin Feed dalam secara independen
• Sepatu Flip-flop tipe D atau T
• Produk Term atau Input Pin Clocking langsung
• Umpan Balik Internal Terdaftar atau Gabungan
• Kembali Kompatibel dengan ATV2500B/BQ dan ATV2500H Software
• Teknologi canggih yang bisa dihapus dengan listrik
Bisa diprogram ulang
100% Diuji
• Paket Surface Mount dengan 44 timbal dan Paket DIP dengan 40 pin
• Desain Fleksibel: Hingga 48 Flip-flop Terkubur dan 24 Output Kombinator Pada Saat Yang Sama
• 8 Istilah Produk Sinkron
• Individu Asynchronous Reset per Makrocell
• Kontrol OE per Makrocell
• Fungsionalitas setara dengan ATV2500B/BQ dan ATV2500H
• Perlindungan ESD 2000V
• Fitur Fuse Keamanan untuk Melindungi Kode
• Jangkauan suhu yang ditawarkan untuk komersial, industri, dan militer
• Penyimpanan Data 10 Tahun
Opsi Penjaga Pin
• 200 mA Imunitas Kunci
• Pilihan Paket Hijau (bebas dari Pb/Halide/RoHS) Tersedia

Menggunakan Keluarga ATF2500C Banyak Fitur Lanjutan
Fleksibilitas ATF2500Cs yang maju mengemas lebih banyak gerbang yang dapat digunakan ke dalam 44 saluran daripada PLD lainnya.
• Logic Array yang Terhubung Secara Lengkap Setiap input array selalu tersedia untuk setiap istilah produk. Ini membuat penempatan logika mudah.
• D- dan T-Type Registers yang dapat dipilih ¢ Setiap ATF2500C flip-flop dapat dipilih secara individual
Dengan menggunakan konfigurasi tipe T, JK dan SR flip-flop juga dapat dengan mudah dibuat.
• Pengembalian Kombinatorial yang Terkubur Setiap register Q2 makro sel dapat dilewatkan untuk memberi masukan (D / T2) langsung kembali ke array logika.Ini memberikan kemampuan ekspansi logika lebih lanjut tanpa menggunakan sumber daya pin berharga.
• Clocking Synchronous/Asynchronous yang dapat dipilih Setiap flip-flop ATF2500Cs memiliki istilah produk jam khusus. Ini menghilangkan kendala bahwa semua register menggunakan jam yang sama.Mesin negara terkubur, counter dan register semua dapat hidup berdampingan dalam satu perangkat sementara
Pemilihan sumber jam flip-flop individu lebih lanjut memungkinkan pencampuran jam pin kinerja yang lebih tinggi dan jam istilah produk yang fleksibel dalam satu desain.
• Total 48 register ¢ ATF2500C menyediakan dua flip-flop per makrocell ¢ total 48. Setiap register memiliki jam dan waktu reset sendiri, serta waktu jumlah sendiri.
• Pin I/O dan Jalur Umpan Balik Independen Setiap pin I/O pada ATF2500C memiliki jalur input khusus.dikombinasikan dengan istilah produk individu untuk masing-masing I / O ′s output memungkinkan, memfasilitasi desain I/O bidirectional yang benar.
• Istilah Jumlah yang dapat dikombinasikan ️ Setiap output macrocell's tiga istilah jumlah dapat dikombinasikan menjadi satu istilah.
• Programmable Pin-keeper Circuits ?? Kunci umpan balik lemah ini berguna untuk aplikasi bus interfacing.
• User Row (64 bit)

4. Power-up Reset
Pada titik yang sedikit tertunda dari VCC melintasi VRST, semua register akan diatur kembali ke keadaan rendah.Status output akan tergantung pada polaritas output buffer.
Fitur ini sangat penting untuk keadaan karena sifat reset dan ketidakpastian bagaimana VCC benar-benar meningkat dalam sistem, persyaratan berikut diperlukan:
1Peningkatan VCC harus monoton,
2Setelah reset terjadi, semua input dan masukan waktu pengaturan harus dipenuhi sebelum mengemudi jam pin atau istilah tinggi, dan
3. Pin jam, dan setiap sinyal dari mana istilah jam berasal, harus tetap stabil selama tPR.
