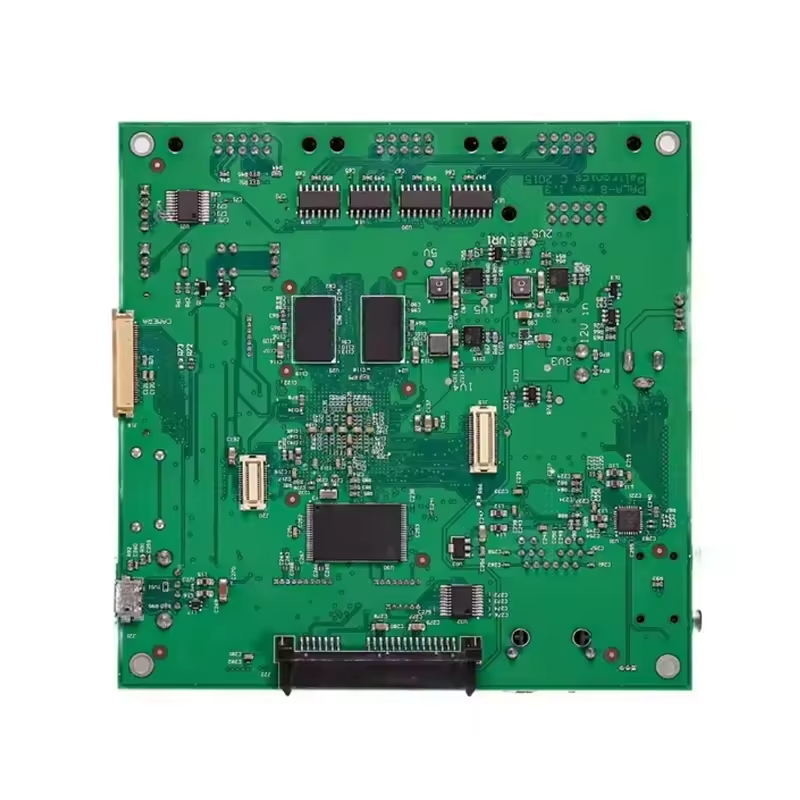

Surface Mount Populated PCB Assembly mengacu pada proses perakitan komponen elektronik, terutama perangkat permukaan (SMD), ke papan sirkuit cetak (PCB).Proses ini melibatkan penempatan dan pengelasan komponen permukaan mount pada PCB untuk menciptakan sirkuit elektronik yang sepenuhnya dirakit.
Pemasangan PCB yang dipenuhi permukaan biasanya melibatkan penggunaan mesin pick-and-place otomatis untuk memposisikan komponen pemasangan permukaan secara akurat pada PCB.PCB mengalami proses pengelasan reflow, di mana komponen dilas ke papan menggunakan proses pemanasan terkontrol.
Proses perakitan PCB yang dipenuhi permukaan membutuhkan presisi dan perhatian pada detail untuk memastikan bahwa komponen ditempatkan dan dilas dengan akurat,dan bahwa perakitan yang dihasilkan memenuhi standar kualitas dan keandalanSetelah perakitan, PCB yang dipenuhi sering kali menjalani inspeksi dan pengujian untuk memverifikasi fungsionalitas dan integritas komponen yang dirakit.
Secara keseluruhan, perakitan PCB yang dipenuhi permukaan adalah langkah penting dalam pembuatan produk elektronik,karena melibatkan pemasangan komponen permukaan di PCB untuk menciptakan sirkuit elektronik fungsional.
Keuntungan dari papan sirkuit multilayer
1, kepadatan perakitan papan sirkuit multi-lapisan tinggi, ukurannya kecil, dengan volume produk elektronik semakin kecil,fungsi papan sirkuit PCB juga dikemukakan persyaratan yang lebih tinggi, permintaan untuk papan sirkuit multi-lapisan juga meningkat.
2, pilihan dari multi-lapisan papan sirkuit PCB garis penataan nyaman, panjang garis penataan sangat dipersingkat, garis penataan antara komponen elektronik berkurang,tapi juga meningkatkan kecepatan transmisi sinyal data.
3Untuk sirkuit frekuensi tinggi, setelah memasuki tanah, jalur sinyal memiliki impedansi karakteristik yang stabil dan rendah ke tanah,dan impedansi karakteristik sirkuit daya sangat berkurang, yang memiliki efek pencegatan yang signifikan.
Bahan | CEM-1, CEM-3, FR-4, Aluminium, Rogers, Tg tinggi dll. | |||||
Ketebalan papan | Produksi massal: 394mil (((10mm) Sampel: 17.5mm | |||||
Penutup permukaan | HASL, OSP, Perhiasan Emas/Perak/Tin, ENIG, Jari Emas | |||||
Ukuran panel PCB Max | 1150 mm × 560 mm | |||||
Lapisan | 1-64 L | |||||
Ukuran lubang Min | Pengeboran mekanik: 6mil ((0.15mm) Pengeboran laser: 3mil ((0.075mm) | |||||
PCBA QC | X-ray, Uji AOI, Uji fungsional, QC, QA, QE | |||||
Proses Khusus | Lubang terkubur, lubang buta, ketahanan tertanam, kapasitas tertanam, hibrida parsial, kepadatan tinggi parsial, pengeboran belakang, persyaratan impedansi, dan kontrol ketahanan. | |||||
Layanan kami | Produksi PCB, Pengadaan Komponen, SMT/DIP PCBA perakitan, Tes lini dan fungsional, Instalasi, Layanan OEM | |||||
Sanforisasi | Dibakar via, Blind via, Tekanan Campuran, Resistensi Tertanam, Kapasitas Tertanam, Tekanan Campuran Lokal, Densitas Tinggi Lokal, Back drill, kontrol impedansi. | |||||
Kapasitas SMT | 700 juta poin/hari, BGA 01005 | |||||
Kapasitas DIP | 0.5 juta poin/hari | |||||
Sertifikat | Perbedaan antara bahan baku dan bahan baku lainnya |
1Program dan tes fungsional dan paket oleh Free.
2Kualitas tinggi: standar IPC-A-610E, E-test, X-ray, AOI test, QC, 100% tes fungsional.
3Layanan profesional: PCB/FPC/Aluminium Making, SMT, DIP, Komponen Sourcing, OEM dengan pengalaman 21 tahun.
4Sertifikasi: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
Low-Medium-Large Volume PCB Assembly Produsen Terkenal
Kami memiliki rantai pasokan komponen elektronik yang kuat, kami dapat menawarkan harga yang kompetitif untuk daftar BOM Anda.
Kami mengkhususkan diri dalam menyediakan solusi EMS yang komprehensif untuk memenuhi kebutuhan unik klien kami.
T: Apakah mungkin Anda bisa menawarkan sampel?
A: Ya, kami dapat sampel khusus untuk pengujian Anda sebelum produksi massal.
T: Berapa lama saya bisa mendapatkan penawaran setelah dikirim Gerber, BOM dan prosedur tes?
A: Dalam waktu 6 jam untuk penawaran PCB dan sekitar 24 jam untuk penawaran PCBA.
T: Bagaimana saya bisa tahu proses produksi PCBA saya?
A: 7-10 hari untuk produksi PCB dan pembelian komponen, dan 10 hari untuk perakitan dan pengujian PCB.
Q. Apakah desain saya aman ketika saya mengirimnya kepada Anda?
File Anda disimpan dengan aman dan aman sementara Kerongda memiliki mereka. File Anda tidak pernah dibagikan dengan pihak ketiga, hanya rekan kami yang memiliki akses ke file desain Anda.Karena mereka adalah milikmu,kami menghormati hak cipta file Anda. Pelanggan mengontrol pembuangan file ini sesuai dengan kebutuhan Anda dan persetujuan tertulis.
Q. Berapa garansi?
Garansi adalah 2 tahun.
