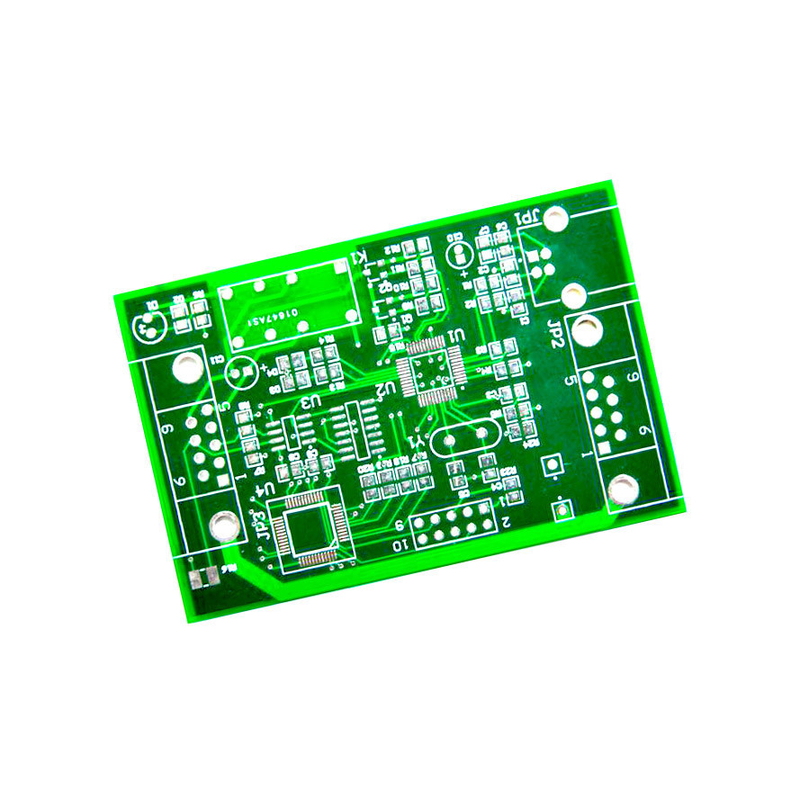

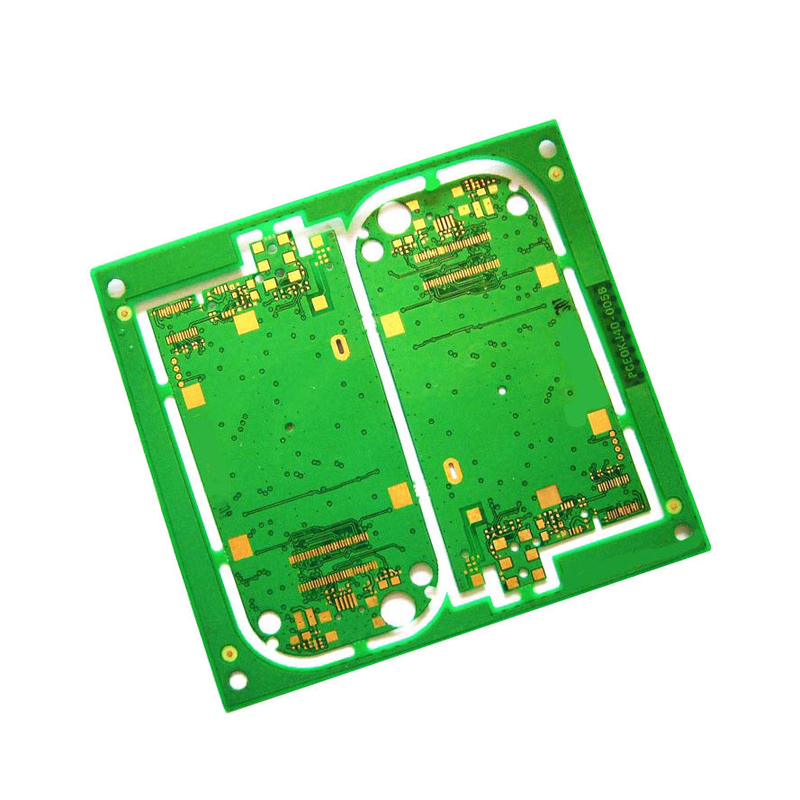

High TG Fr4 Prototip PCB Pembuatan PCB Board Manufaktur multilayer papan sirkuit pabrikan
-
Menyoroti
Perhiasan Emas Prototype PCB Assembly
,fr4 prototipe PCB assembly
,Plating Emas Full Turnkey PCB
-
Nama produkHigh TG Fr4 Prototip PCB Pembuatan PCB Board Manufaktur multilayer papan sirkuit pabrikan
-
Bahan dasarFR-4, Dll, Alu, TG Tinggi, FR-4/keramik/cem-3/FR-1
-
Min. Spasi Baris4mil, 0,003", 0,1mm4mil), 0,1mm, 4/4mil(0,1/0,1mm)
-
Min. Lebar Garis4 mil, 0,1 mm, 0,1 mm/4 mil, 0,075 mm/0,075 mm (3 mil/3 mil), 3 mil
-
Finishing PermukaanHASL, OSP, HASL Bebas Timbal, ENIG, Emas Perendaman
-
Layanan pengujianX-Ray AOI, Uji Fungsi 100%.
-
Tempat asalCina
-
Nama merekXHT
-
SertifikasiISO、IATF16949、RoSH
-
Nomor modelManufaktur PCB XHT-FR-4-4
-
Kuantitas min Ordermoq rendah
-
HargaUS$ 1-5/Pcs
-
Kemasan rincianKarton dengan tas gelembung
-
Waktu pengiriman5-8 hari
-
Syarat-syarat pembayaranT/T, Western Union, MoneyGram
-
Menyediakan kemampuan100000 Pcs/Hari
High TG Fr4 Prototip PCB Pembuatan PCB Board Manufaktur multilayer papan sirkuit pabrikan
High TG Fr4 Prototype PCB Fabrication PCB Board Manufacturing Multilayer Circuit Board Produsen
Pengantar PCB kami
Jenis dan penggunaan PCB
(A) Papan 4 lapis
Bahan substratnya terutama kain serat kaca epoksi. Penggunaan utamanya adalah komputer pribadi, peralatan elektronik medis, instrumen pengukuran, mesin pengujian semikonduktor,mesin kontrol numerik, saklar elektronik, mesin komunikasi, papan sirkuit memori, kartu IC, dll.
(B) 6-8 lapisan papan
Bahan substratnya masih sebagian besar kain serat kaca resin epoksi.stasiun kerja teknik dan mesin lainnya.
(C) 10 lapisan atau lebih
Bahan utama adalah bahan resin benzena kaca, atau resin epoksi digunakan sebagai bahan substrat PCB prototipe multi-lapisan.dan digunakan dalam komputer industri besar, komputer berkecepatan tinggi, mesin pertahanan, mesin komunikasi, dll
Layanan prototipe PCB Kapasitas dan Spesifikasi Teknis
| Tidak, tidak. | Posisi | Kemampuan |
| 1 | Lapisan | 2-68L |
| 2 | Ukuran mesin maksimum | 600mm*1200mm |
| 3 | Ketebalan papan | 0.2mm-6.5mm |
| 4 | Ketebalan tembaga | 0.5oz-28oz |
| 5 | Min jejak/ruang | 2.0mil/2.0mil |
| 6 | Aperture minimal yang selesai | 0. 10mm |
| 7 | Rasio ketebalan maksimum terhadap diameter | 15:1 |
| 8 | Melalui pengobatan | Melalui, buta & terkubur melalui, melalui di pad, Tembaga di melalui... |
| 9 | Penutup permukaan/pengolahan | HASL/HASL bebas timbal, Timah Kimia, Emas Kimia, Emas Immersi Inmersi Perak/Emas, Osp, Plating Emas |
| 10 | Bahan dasar | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Laminasi Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco dengan bahan FR-4 ((termasuk laminasi hibrida Ro4350B parsial dengan FR-4) |
| 11 | Warna topeng solder | Hijau. Hitam. Merah. Kuning. Putih. Biru. Ungu. Hijau Matte. |
| 12 | Layanan pengujian | AOI, X-Ray, Flying-Probe, Tes Fungsi, Tes Artikel Pertama |
| 13 | Perfiling Penggelek | Routing, V-CUT, Beveling |
| 14 | Bow&twist | ≤ 0,5% |
| 15 | Tipe HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Min aperture mekanik | 0.1mm |
| 17 | Min aperture laser | 0.075mm |
Kemampuan PCBA
| PCBA turnkey | PCB + sumber komponen + perakitan + kemasan |
| Rincian perakitan | SMT dan jalur melalui lubang, ISO SMT dan DIP |
| Waktu Pelaksanaan | Prototipe: 15 hari kerja. pesanan massal: 20 ~ 25 hari kerja |
| Pengujian pada produk | Pengujian jig / cetakan, Pemeriksaan sinar-X, Pengujian AOI, Pengujian fungsional |
| Jumlah | Min kuantitas: 1pcs. prototipe, pesanan kecil, pesanan massal, semua OK |
| File yang dibutuhkan | PCB: Berkas Gerber ((CAM, PCB, PCBDOC) Komponen: daftar bahan (BOM list) Perhimpunan: File Pick-N-Place |
| Ukuran Panel PCB | Ukuran Min: 0,25 * 0,25 inci ((6 * 6mm) Ukuran maksimum: 1200*600mm |
| Rincian komponen | Passif Turun ke ukuran 0201 BGA dan VFBGA Pembawa chip tanpa timah/CSP Pengumpulan SMT sisi ganda Fine Pitch sampai 0.8mils BGA Perbaikan dan Reball Penghapusan dan Penggantian Bagian |
| Paket komponen | Pita potong, tabung, gulungan, bagian longgar |
| Proses perakitan PCB+ | Pengeboran ---- Eksposur ---- Pemasangan ---- Pemasangan & Pembuangan ---- Pencoran ---- Pengujian Listrik ---- SMT ---- Gelombang Pengelasan -- -- -- Pengumpulan -- -- ICT -- -- Pengujian Fungsi -- -- Pengujian Suhu & Kelembaban |
Apa yang XHT berikan?
1Seluruh proses dilengkapi dengan tim profesional untuk melayani Anda.
2Layanan desain tumpukan gratis, sesuai dengan gerber dan impedansi Anda sampai Anda puas.
3Metode pembayaran yang fleksibel dan syarat pembayaran yang dapat dinegosiasikan
4Layanan turnkey dari pembuatan PCB, perakitan, pengadaan BOM hingga pengiriman.
Industri Elektronik Konsumen
Papan sirkuit cetak adalah jembatan yang membawa komponen elektronik dan menghubungkan sirkuit.kontrol industri, peralatan medis, pertahanan nasional dan aerospace. komponen elektronik yang hilang.
Dalam lingkungan saat ini yang berkembang pesat dari teknologi cloud, pembangunan jaringan 5G, data besar, kecerdasan buatan, ekonomi berbagi, industri 4.0, dan Internet of Things, industri PCB, sebagai "ibu dari produk elektronik", akan menjadi rantai dalam seluruh rantai industri elektronik.
Dalam beberapa dekade terakhir, AR, VR, komputer tablet, dan perangkat wearable sering menjadi titik panas dalam industri elektronik konsumen,membuat aplikasi PCB prototipe yang didistribusikan secara luas di industri elektronik konsumen, dengan karakteristik permintaan yang besar, jumlah pesanan yang besar, dan penggantian yang cepat.
FAQ
| T: Apa yang dibutuhkan untuk kutipan PCB & PCBA? XHT: Untuk PCB: file Gerber dan persyaratan teknis ((bahan, ukuran, perawatan permukaan, ketebalan tembaga, ketebalan papan) dan jumlah yang Anda butuhkan. Untuk PCBA: File yang disebutkan di atas, BOM, file pick and place. |
| T: Layanan apa yang Anda miliki? XHT: Kami menyediakan solusi turnkey termasuk R & D, pembuatan PCB, SMT, perakitan akhir, pengujian dan layanan nilai tambah lainnya. |
| T: Bisakah kami memeriksa kualitas selama produksi? XHT: Ya, kami terbuka dan transparan pada setiap proses produksi tanpa ada yang harus disembunyikan. |
| Q. Biaya pengiriman? XHT: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran kemasan barang. Silakan beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman. |
| T: Apa perbedaan antara papan HDI dan papan sirkuit umum? XHT: Sebagian besar HDI menggunakan laser untuk membentuk lubang, sedangkan papan sirkuit umum hanya menggunakan pengeboran mekanis, dan papan HDI diproduksi dengan metode build-up (Build Up), sehingga lebih banyak lapisan akan ditambahkan,sementara papan sirkuit umum hanya ditambahkan sekali. |
| T. Format file apa yang Anda terima untuk produksi? XHT: Berkas Gerber: CAM350 RS274X File PCB: Protel 99SE, P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
