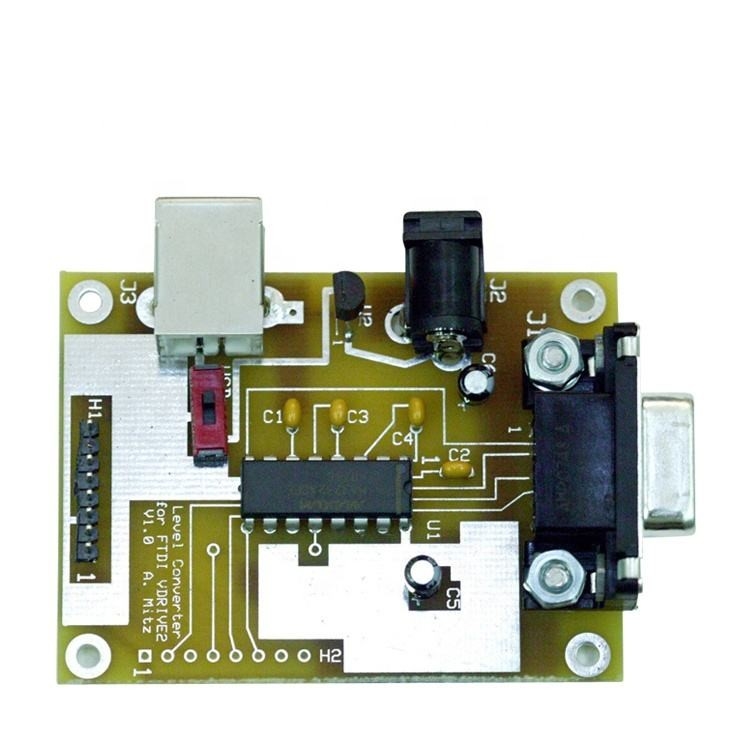

Pembuatan Papan Sirkuit PCB Satu Sisi
Perhimpunan papan sirkuit PCB satu sisi
Pengumpulan PCB (papan sirkuit cetak) sisi tunggal adalah proses mengisi dan menyolder komponen elektronik ke PCB yang memiliki jejak sirkuit hanya di satu sisi papan.Jenis komponen ini biasanya digunakan dalam perangkat elektronik yang lebih sederhana dan aplikasi di mana ruang dan biaya adalah faktor penting.
Ketika mencari produsen kontrak untuk menangani perakitan PCB satu sisi, penting untuk mempertimbangkan kemampuan mereka dalam sumber komponen, proses perakitan, kontrol kualitas, dan pengujian.Produsen harus memiliki keahlian dalam menangani persyaratan khusus perakitan PCB satu sisi, termasuk teknologi pemasangan permukaan (SMT) dan komponen lubang tembus.
Selain itu, it is critical to ensure that the contract manufacturer follows industry standards for PCB assembly (such as IPC-A-610 for Electronic Component Acceptability) and has the necessary quality certifications to meet the standards required for your specific application.
Ketika memilih produsen kontrak perakitan PCB satu sisi, juga bermanfaat untuk mempertimbangkan pengalaman mereka dengan proyek serupa,Kemampuan mereka untuk memberikan umpan balik desain untuk manufaktur (DFM), dan komitmen mereka untuk memenuhi tenggat waktu produksi dan standar kualitas.
SMT
SMT patch processing akan membeli komponen sesuai dengan BOM, BOM yang diberikan oleh pelanggan dan mengkonfirmasi rencana produksi PMC. Setelah pekerjaan persiapan selesai,kita akan memulai pemrograman SMT, memproduksi laser mesh baja dan cetakan pasta solder sesuai dengan proses SMT.
DIP
1Proses pengolahan DIP adalah: memasukkan lubang →AOI→ pengelasan gelombang → pemotong → pemotong → pemotong → pemasangan → pemeriksaan kualitas.
2Setelah pengelasan gelombang, produk akan dipindai oleh peralatan AOI untuk memastikan bahwa tidak ada kesalahan yang terjadi.
PCBA turnkey | PCB + sumber komponen + perakitan + kemasan | ||||
Rincian perakitan | SMT dan jalur melalui lubang, ISO | ||||
Waktu Pelaksanaan | Prototipe: 15 hari kerja. pesanan massal: 20 ~ 25 hari kerja | ||||
Pengujian pada produk | Uji Probe Terbang, Pemeriksaan sinar-X, Uji AOI, Uji fungsional | ||||
Jumlah | Min kuantitas: 1pcs. prototipe, pesanan kecil, pesanan massal, semua OK | ||||
File yang kita butuhkan | PCB: Berkas Gerber ((CAM, PCB, PCBDOC) | ||||
File yang kita butuhkan | Komponen: Bill of Materials (daftar BOM) | ||||
File yang kita butuhkan | Pengumpulan: File Pick-N-Place | ||||
Ukuran panel PCB | Ukuran Min: 0,25 * 0,25 inci ((6 * 6mm) | ||||
Ukuran maksimum: 20*20 inci ((500*500mm) | |||||
Jenis Solder PCB | Paste Solder larut air, bebas timbal RoHS | ||||
Rincian komponen | Passif Turun ke ukuran 0201 | ||||
Rincian komponen | BGA dan VFBGA | ||||
Rincian komponen | Pembawa chip tanpa timah/CSP | ||||
Rincian komponen | Pengumpulan SMT sisi ganda | ||||
Rincian komponen | Fine Pitch sampai 0.8mils | ||||
Rincian komponen | BGA Perbaikan dan Reball | ||||
Rincian komponen | Penghapusan dan Penggantian Bagian | ||||
Paket komponen | Potong pita, tabung, gulungan, bagian longgar | ||||
Pengumpulan PCB | Pengeboran ---- Eksposur ---- Pemasangan ---- Pemasangan & Pembuangan ---- Pencoran ---- Pengujian Listrik ---- SMT ---- Soldering Gelombang ---- Pemasangan ---- ICT ---- Pengujian Fungsi ---- Pengujian Suhu & Kelembaban |
Super EMS Layanan Manufaktur Industri
Kami memiliki rantai pasokan komponen elektronik yang kuat, kami dapat menawarkan harga yang kompetitif untuk daftar BOM Anda.
Kami mengkhususkan diri dalam menyediakan solusi EMS yang komprehensif untuk memenuhi kebutuhan unik klien kami.
