Menyoroti

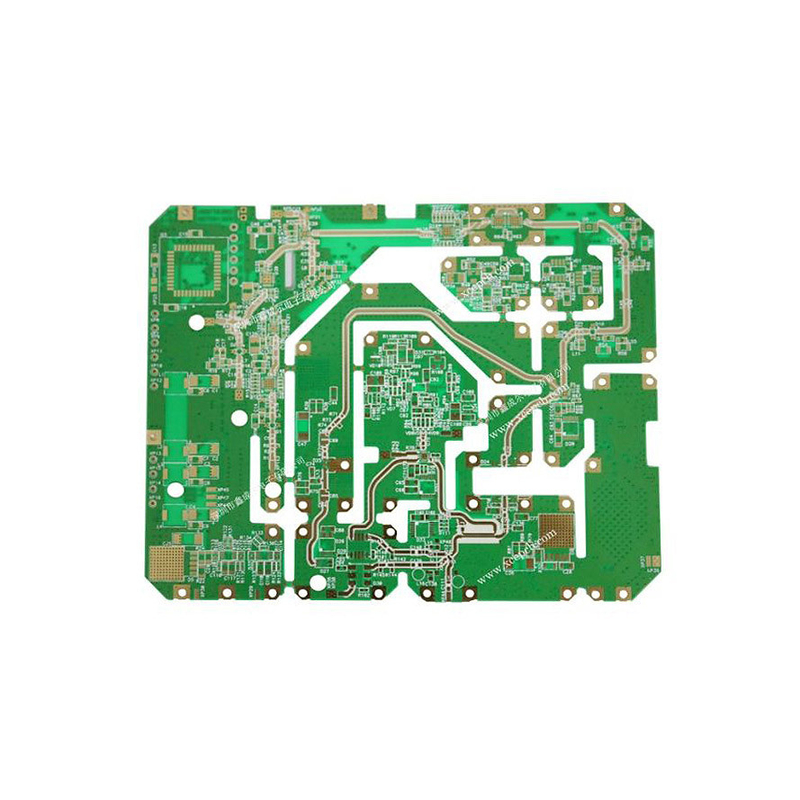

Rogers 4350 Surface Mount PCB
,Wireless Surface Mount PCB
,Pertemuan Dewan SMT Profesional
-
Nama produkProdusen Papan PCB Pantai Pantai Ponsel Rogers
-
FiturRoger 4350
-
Min. Lebar Garis0,2mm, 3mi, 0,075mm, 0,075mm/0,075mm(3mil/3mil), 0,1 0mm
-
Min. Ukuran Lubang0,20mm, 0,1mm, 8 Mil, 0,254-0,40mm, 0,1mm-1mm
-
Min jejak/celah0,075 mm atau 3 juta
-
Ketebalan Tembaga1oz, 1/2OZ 1OZ 2OZ 3OZ, Sesuai Permintaan Anda, 0,5-3,0 Oz, 1 Oz
-
Bahan dasarFR4, Aluminium, Rogers, CEM-1, TG
-
Tempat asalCina
-
Nama merekXHT
-
SertifikasiISO、IATF16949、RoSH、CE
-
Nomor modelPCB-11 XHT
-
Kuantitas min OrderTidak ada MOQ
-
HargaUS$ 1-5/Pcs
-
Kemasan rincianKarton dengan tas busa
-
Waktu pengiriman5-8 hari kerja
-
Syarat-syarat pembayaranT/T, Western Union, MoneyGram
-
Menyediakan kemampuan600000＋PCS/mulut
Produsen Papan PCB Pantai Pantai Ponsel Rogers
Produsen Papan PCB Pantai Pantai Ponsel Rogers
Apa itu Rogers PCB?
Rogers PCB mengacu pada papan sirkuit cetak (PCB) yang dibuat menggunakan bahan-bahan berkinerja tinggi Rogers Corporation.dan bahan PCB mereka dikenal untuk kinerja listrik yang sangat baikBahan-bahan ini sering digunakan dalam aplikasi frekuensi tinggi dan kecepatan tinggi, seperti dalam telekomunikasi, industri aerospace, dan pertahanan.Rogers PCB dikenal karena kerugian rendah mereka, frekuensi tinggi, dan sifat konduktivitas termal yang tinggi, membuat mereka cocok untuk aplikasi elektronik yang menuntut.
Apa bahan untuk PCB?
Bahan yang digunakan untuk PCB (papan sirkuit cetak) dapat bervariasi tergantung pada persyaratan spesifik dari aplikasi.
FR-4: Ini adalah bahan substrat yang banyak digunakan untuk PCB. Ini adalah jenis laminasi epoksi yang diperkuat kaca yang memberikan isolasi listrik dan kekuatan mekanik yang baik.
Tembaga: Tembaga digunakan sebagai bahan konduktif dalam PCB, membentuk jejak dan bantalan yang membawa sinyal listrik.
Topeng solder: Ini adalah lapisan pelindung yang diterapkan pada PCB untuk mengisolasi jejak tembaga dan mencegah jembatan solder selama perakitan.
Silkscreen: Lapisan ini digunakan untuk melabel komponen, titik uji, dan informasi lainnya pada PCB.
Bahan substrat: Selain FR-4, bahan substrat lainnya seperti inti logam, keramik, dan bahan fleksibel seperti poliamida digunakan untuk aplikasi khusus.
Bahan frekuensi tinggi: Untuk aplikasi kecepatan tinggi dan frekuensi tinggi, bahan khusus dengan konstanta dielektrik rendah dan loss tangent rendah, seperti bahan Rogers, digunakan.
Bahan-bahan ini dipilih berdasarkan faktor-faktor seperti lingkungan operasi, frekuensi operasi, persyaratan termal, dan kendala mekanis PCB.
Kapasitas PCB dan Spesifikasi Teknis
| Tidak, tidak. | Posisi | Kemampuan |
| 1 | Lapisan | 2-68L |
| 2 | Ukuran mesin maksimum | 600mm*1200mm |
| 3 | Ketebalan papan | 0.2mm-6.5mm |
| 4 | Ketebalan tembaga | 0.5oz-28oz |
| 5 | Min jejak/ruang | 2.0mil/2.0mil |
| 6 | Aperture minimal yang selesai | 0. 10mm |
| 7 | Rasio ketebalan maksimum terhadap diameter | 15:1 |
| 8 | Melalui pengobatan | Melalui, buta & terkubur melalui, melalui di pad, Tembaga di melalui... |
| 9 | Penutup permukaan/pengolahan | HASL/HASL bebas timbal, Timah Kimia, Emas Kimia, Emas Immersi Inmersi Perak/Emas, Osp, Plating Emas |
| 10 | Bahan dasar | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Laminasi Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco dengan bahan FR-4 ((termasuk laminasi hibrida Ro4350B parsial dengan FR-4) |
| 11 | Warna topeng solder | Hijau. Hitam. Merah. Kuning. Putih. Biru. Ungu. Hijau Matte. |
| 12 | Layanan pengujian | AOI, X-Ray, Flying-Probe, Tes Fungsi, Tes Artikel Pertama |
| 13 | Perfiling Penggelek | Routing, V-CUT, Beveling |
| 14 | Bow&twist | ≤ 0,5% |
| 15 | Tipe HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Min aperture mekanik | 0.1mm |
| 17 | Min aperture laser | 0.075mm |
Pengantar perusahaan
XHT Technology Co., Ltd ditemukan di Huizhou, China. Perusahaan ini kuat dan profesional teknis, dengan sistem jaminan mutu yang sempurna dan kemajuan tes-analisis instrumen.XHT adalah salah satu produsen PCB profesional di Cina. Kami memiliki desainer PCB profesional untuk persyaratan tata letak PCB Anda. Kami merancang single, double, dan multi-layer, rigid, fleksibel, Flex-Rigid printed circuit boards, dan perakitan PCB.
FAQ
| T: Layanan apa yang Anda miliki? XHT: Kami menyediakan solusi satu atap termasuk manufaktur PCB, SMT, sumber komponen, perakitan akhir, pengujian dan layanan lainnya. |
| T: Apa yang dibutuhkan untuk kutipan PCB & PCBA? XHT: Untuk PCB: file Gerber dan persyaratan teknis ((bahan, ukuran, perawatan permukaan, ketebalan tembaga, ketebalan papan) dan jumlah yang Anda butuhkan. Untuk PCBA: File yang disebutkan di atas, BOM, file pick and place. |
| T: Apakah file saya aman? XHT: File Anda disimpan dengan aman dan aman. Kami melindungi kekayaan intelektual untuk pelanggan kami di seluruh proses..Semua dokumen dari pelanggan tidak pernah dibagikan dengan pihak ketiga. Jika diminta oleh klien, kami akan menandatangani NDA tunduk pada hukum lokal di sisi klien dan berjanji untuk menjaga data klien sangat rahasia. |
| T: Apa produk utama layanan PCB / PCBA Anda? XHT: Otomotif, Militer, Aerospace, Kontrol Industri, Perawatan Medis, IOT, Smart Home, Robot, suku cadang mobil, Kamera, UAV. |
| T: Berapa jumlah pesanan minimum (MOQ) Anda? XHT: MOQ kami adalah 1 PCS, kami mampu menangani produksi kecil serta volume besar dengan fleksibilitas. |
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
