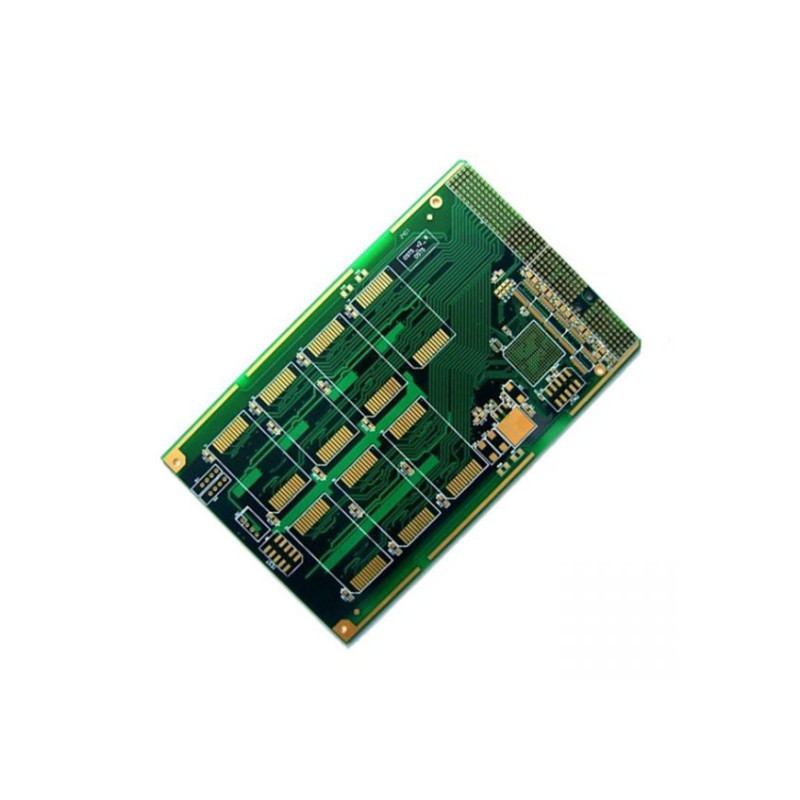

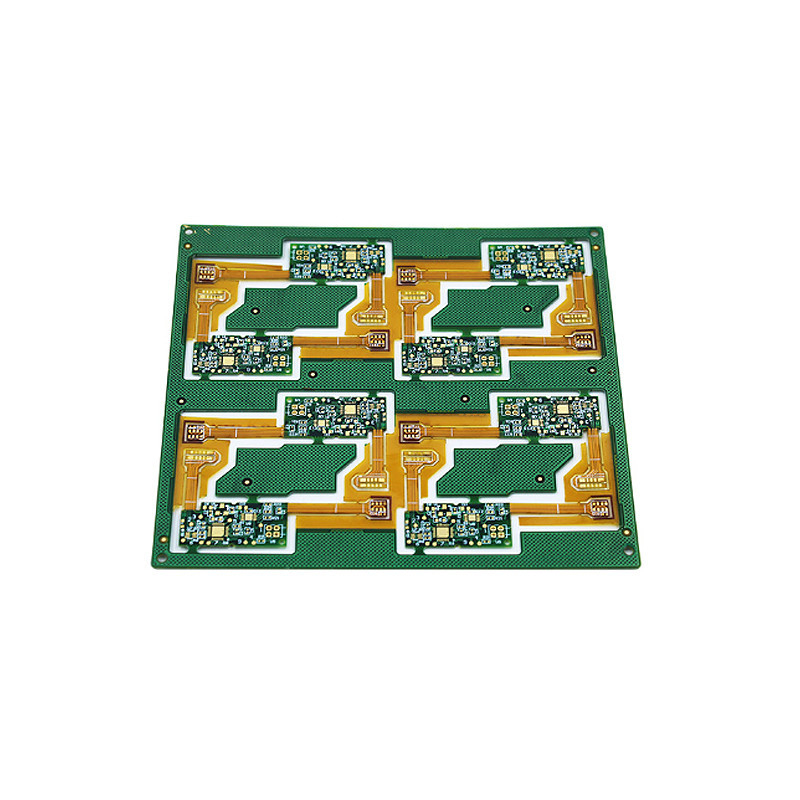

Quick Turn Printed Circuit Board Manufaktur Layanan Satu Stop

Quick Turn Printed Circuit Board Manufaktur Layanan One Stop

Selamat datang di XHT Technology Co., Ltd.

Kami dapat menyediakan layanan satu atap:

Papan sirkuit PCB+Mengumpulkan
E-test.
Pembelian komponen elektronik.
PCB: tersedia pada SMT, BGA, DIP.
Tes fungsi PCBA.
Pemasangan kandang.

Pengenalan HDI PCB

HDI (High Density Interconnect): Teknologi interkoneksi dengan kepadatan tinggi, terutama menggunakan vias buta mikro/bury (blind/buried vias),teknologi yang membuat kepadatan distribusi sirkuit papan sirkuit PCB lebih tinggiKeuntungannya adalah bahwa hal ini dapat sangat meningkatkan area yang dapat digunakan dari papan sirkuit PCB, membuat produk sebagai miniatur mungkin.tidak mungkin menggunakan metode pengeboran tradisional untuk mengebor melalui lubang, dan beberapa lubang via harus dibor dengan pengeboran laser untuk membentuk lubang buta, atau bekerja sama dengan lapisan dalam yang terkubur vias untuk saling terhubung.

Secara umum, papan sirkuit HDI menggunakan metode build-up (Build Up), pertama-tama melakukan atau menekan lapisan dalam, pengeboran laser dan galvanisasi pada lapisan luar selesai,dan kemudian lapisan luar ditutupi dengan lapisan isolasi (prepreg).) dan foil tembaga, dan kemudian ulangi pembuatan sirkuit lapisan luar, atau terus mengebor laser, dan menumpuk lapisan ke luar satu per satu.

Secara umum, diameter lubang pengeboran laser dirancang untuk 3 ~ 4 mil (sekitar 0,076 ~ 0,1 mm), dan ketebalan isolasi antara setiap lapisan pengeboran laser adalah sekitar 3 mil.Karena penggunaan pengeboran laser berkali-kali, kunci kualitas papan sirkuit HDI adalah pola lubang setelah pengeboran laser dan apakah lubang dapat diisi secara merata setelah galvanisasi dan pengisian berikutnya.

Keuntungan dari HDI PCB
1. Dapat mengurangi biaya PCB. Ketika kepadatan PCB meningkat melampaui delapan lapisan, itu diproduksi oleh HDI dan biayanya akan lebih rendah daripada proses penekan kompleks tradisional.
2Meningkatkan kepadatan sirkuit, interkoneksi papan sirkuit tradisional dan bagian
3. Mendorong penggunaan teknik bangunan canggih
4. Memiliki kinerja listrik yang lebih baik dan akurasi sinyal
5. Keandalan yang lebih baik
6, dapat meningkatkan kinerja termal
7Dapat meningkatkan RFI/EMI/ESD (RFI/EMI/ESD)
8. Meningkatkan efisiensi desain
Papan HDI banyak digunakan dalam ponsel, kamera digital, MP3, MP4, komputer notebook, elektronik otomotif dan produk digital lainnya, di antaranya ponsel adalah yang paling banyak digunakan.Papan HDI biasanya diproduksi menggunakan metode build-up. semakin lama waktu menetap, semakin tinggi tingkat teknis papan. papan HDI biasa pada dasarnya sekali pakai. HDI high-end menggunakan dua atau lebih teknik konstruksi. pada saat yang sama,teknologi PCB canggih seperti lubang ditumpukPapan HDI kelas atas terutama digunakan dalam ponsel 3G, kamera digital canggih, papan induk IC, dll.

Kapasitas PCB dan Spesifikasi Teknis

Peralatan Pembuatan PCB dan perakitan PCB lanjutan

XHT telah mengimpor mesin canggih dari AS, Jepang, Jerman dan Israel untuk meningkatkan kemampuan produksi dan teknis kami.terkubur dan buta melalui dan impedansi dikendalikan khususKami memiliki divisi R & D yang sangat maju yang telah membantu pabrik kami berhasil memproduksi mekanik mikro via, impedansi kepadatan tinggi dan HDI.
