Ekonomi Papan PC Pabrik PCB Manufaktur Papan sirkuit cetak produsen terkemuka
-
Menyoroti
Pertemuan Dewan Ekonomi SMT
,Profil SMT Dewan Majelis
,V-Scoring SMT PCB Manufacturing
-
Ketebalan Tembaga1/3oz-6oz
-
Layar sutraPutih, Hitam, Kuning
-
Jenis LayananLayanan Pcb Elektronik Kustom
-
MANUFAKTURFR-4 Produksi PCB
-
Perbaikan permukaanHASL, ENIG, OSP, Perendaman Perak, Perendaman Timah, Pelapisan Emas
-
Pembuatan Profil PunchingPerutean/V-CUT/Kemiringan
-
BahanFR-4
-
Ukuran Panel Minimum10mmx10mm
-
Ketebalan0,2mm-6,0mm
-
Sesuai dengan RoHSYa.
-
Lebar/Jarak Garis Minimum0,1 mm
-
Ukuran papan78x102mm
-
PenggunaanOEM Elektronik
-
Tempat asalCina
-
Nama merekXHT
-
SertifikasiISO、IATF16949、RoSH、CE
-
Nomor modelPembuatan PCB -11
-
Kuantitas min OrderTidak ada MOQ
-
HargaUS$ 1-5/Pcs
-
Kemasan rincianKarton dengan tas busa
-
Waktu pengiriman5-8 hari kerja
-
Syarat-syarat pembayaranT/T, Western Union, MoneyGram
-
Menyediakan kemampuan600000＋PCS/mulut

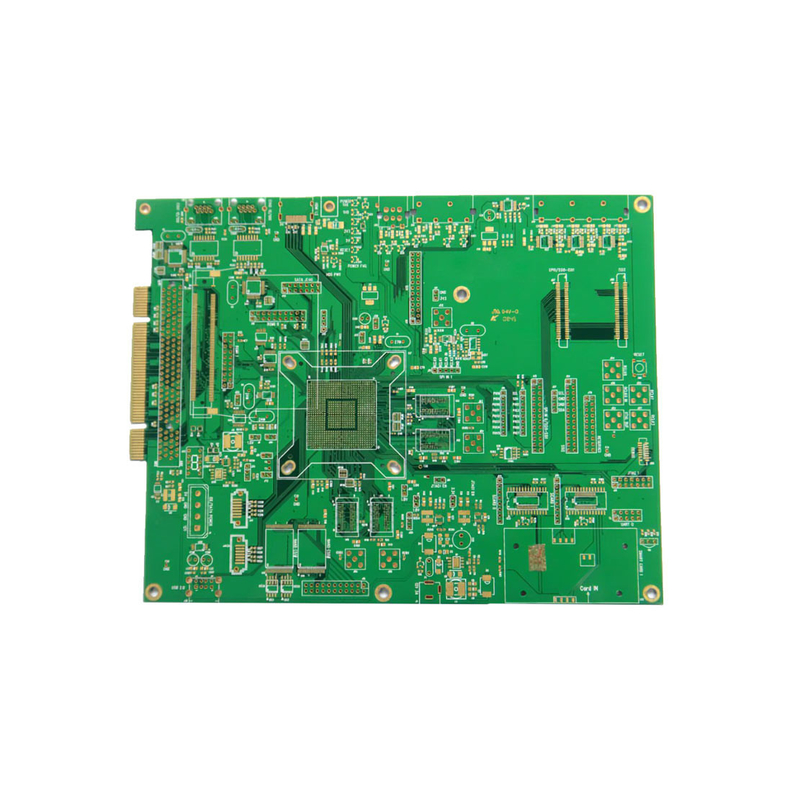

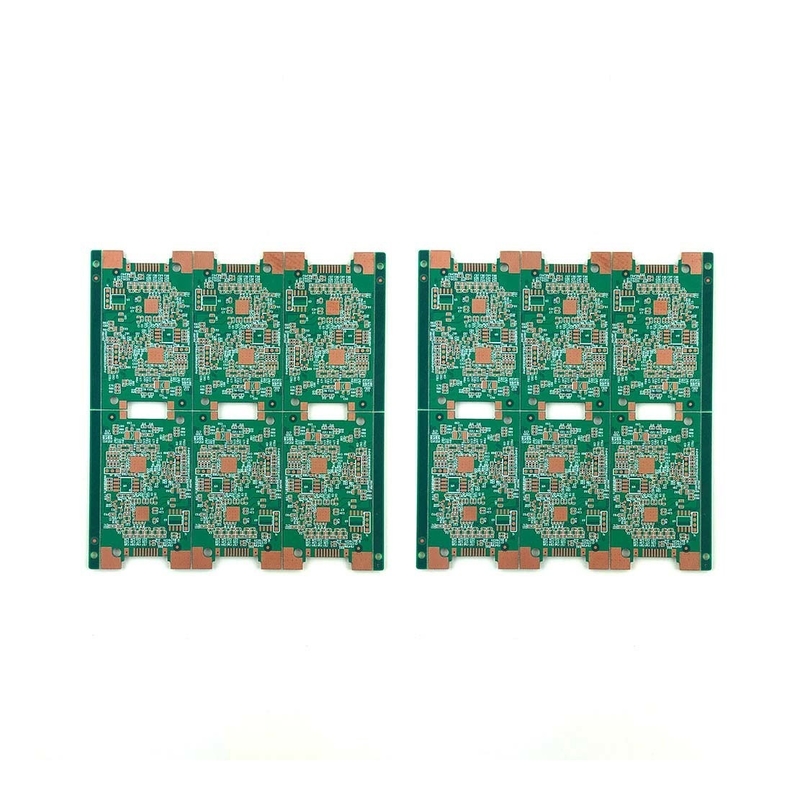

Ekonomi Papan PC Pabrik PCB Manufaktur Papan sirkuit cetak produsen terkemuka
Pembuatan Papan PC Ekonomi PCB Manufaktur Papan Sirkuit Cetak Produsen terkemuka
Struktur PCB:
Struktur papan sirkuit cetak (PCB) dapat dibagi menjadi tiga jenis berikut
PCB berlapis tunggal: Hanya satu sisi papan sirkuit memiliki konduktor foil tembaga, dan sisi lain tidak memiliki konduktor foil tembaga sama sekali.Hanya satu sisi yang dibutuhkan untuk koneksi dan konduksi, dan bagian-bagian dapat ditempatkan di sisi lain tanpa foil tembaga.
PCB berlapis ganda: Ada konduktor foil tembaga di kedua sisi papan sirkuit, dan jalur di bagian depan (lapisan atas) dan belakang (lapisan bawah) dapat dihubungkan satu sama lain melalui vias.Karena kedua sisi dapat dihubungkan, luas yang dapat digunakan dua kali lipat dari panel tunggal, yang lebih cocok untuk produk dengan sirkuit yang kompleks.dan bagian belakang adalah permukaan pengelasan kaki bagian.
PCB multi-lapisan: Multi-Layer PCB terbuat dari beberapa papan berpasangan yang terukir, lapisan isolasi (Prepreg) ditumpuk di antara papan,dan foil tembaga diletakkan di kedua sisi lapisan terluar dan kemudian ditekan bersama-sama. Karena banyak laminasi berpasangan yang digunakan, jumlah lapisan biasanya bilangan genap. Lapisan foil tembaga yang ditekan di dalam dapat menjadi lapisan konduksi, lapisan sinyal,lapisan daya atau lapisan tanahPapan multi-lapisan secara teoritis dapat mencapai lebih dari 50 lapisan, tetapi permukaan aplikasi praktis saat ini mencapai sekitar 30 lapisan.
Beberapa jenis PCB
PCB kaku: Papan-papan ini terbuat dari bahan yang kuat dan tidak mudah ditekuk atau diputar.Mereka mudah ditangani selama perbaikan dan pemeliharaan karena mereka kuat dan dapat menahan penanganan yang kuatSelain itu, komponen yang ditandai pada papan umumnya jelas, dan jalur sinyal diatur.
Papan Sirkuit Cetak Fleksibel: Seperti namanya, papan ini sangat fleksibel dan terbuat dari bahan fleksibel yang sama.Desain ini memfasilitasi pemasangan mudah bagian-bagian dalam peralatan kecil atau rapuh. Fleksibilitas juga membantu menghemat banyak ruang sambil membuat perangkat lebih ringan. PCB cetak ini paling cocok untuk kondisi operasi sensitif suhu atau peralatan industri dan terkait.
Rigid-Flex PCB: Ini adalah kombinasi dari layanan PCB Prototype kaku dan fleksibel.Mereka ringan dan kompak untuk menghemat ruang, membuat mereka ideal untuk aplikasi medis dan militer.
PCB Frekuensi Tinggi: Jenis papan ini digunakan untuk peralatan listrik dalam rentang frekuensi 500MHz-2GHz.menggunakan papan sirkuit frekuensi tinggi.
PCB Berbasis Aluminium : Ini memiliki dukungan aluminium untuk regulasi termal, kekakuan tinggi, dan ekspansi termal rendah, dan sering digunakan dalam peralatan bertenaga tinggi seperti LED dan catu daya.
PCB cetak Prototype papan sirkuit telah mengubah dan menyederhanakan penggunaan banyak peralatan, dari komputer desktop untuk peralatan medis high-end, papan sirkuit sekarang di mana-mana
PCBKapasitas Layanan Prototipe dan Spesifikasi Teknis
| Tidak, tidak. | Posisi | Kemampuan |
| 1 | Lapisan | 2-68L |
| 2 | Ukuran mesin maksimum | 600mm*1200mm |
| 3 | Ketebalan papan | 0.2mm-6.5mm |
| 4 | Ketebalan tembaga | 0.5oz-28oz |
| 5 | Min jejak/ruang | 2.0mil/2.0mil |
| 6 | Aperture minimal yang selesai | 0. 10mm |
| 7 | Rasio ketebalan maksimum terhadap diameter | 15:1 |
| 8 | Melalui pengobatan | Melalui, buta & terkubur melalui, melalui di pad, Tembaga di melalui... |
| 9 | Penutup permukaan/pengolahan | HASL/HASL bebas timbal, Timah Kimia, Emas Kimia, Emas Immersi Inmersi Perak/Emas, Osp, Plating Emas |
| 10 | Bahan dasar | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Laminasi Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco dengan bahan FR-4 ((termasuk laminasi hibrida Ro4350B parsial dengan FR-4) |
| 11 | Warna topeng solder | Hijau. Hitam. Merah. Kuning. Putih. Biru. Ungu. Hijau Matte. |
| 12 | Layanan pengujian | AOI, X-Ray, Flying-Probe, Tes Fungsi, Tes Artikel Pertama |
| 13 | Perfiling Penggelek | Routing, V-CUT, Beveling |
| 14 | Bow&twist | ≤ 0,5% |
| 15 | Tipe HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Min aperture mekanik | 0.1mm |
| 17 | Min aperture laser | 0.075mm |
Selamat datang di XHT Technology Co., Ltd.
Kami dapat menyediakan layanan satu atap:
Papan sirkuit PCB+Mengumpulkan
E-test.
Pembelian komponen elektronik.
PCB: tersedia pada SMT, BGA, DIP.
Tes fungsi PCBA.
Pemasangan kandang.
FAQ
| T: Bisakah Anda memberikan kami diskon preferensial? XHT: Tentu saja, kami akan menawarkan diskon preferensial untuk pesanan besar Anda dan mengkonfirmasi pesanan dengan cepat. |
| T: Mengapa memilih kami? XHT: Tim R & D profesional dan berpengalaman. peralatan produksi canggih, aliran proses ilmiah dan wajar. Kami menguji semua produk kami sebelum pengiriman untuk memastikan semuanya dalam kondisi sempurna. |
| T: Berapa lama waktu yang dibutuhkan untuk penawaran PCB? XHT: Biasanya 12 jam sampai 48 jam setelah menerima konfirmasi evaluasi insinyur internal. |
| T: Proses Wire Bonding diperlukan ketika papan sirkuit dicetak. Apa yang harus saya perhatikan saat membuat papan sirkuit? XHT: Ketika membuat papan sirkuit, pilihan perawatan permukaan sebagian besar adalah "nikel paladium emas ENEPIG" atau "kimia emas ENIG".ketebalan emas direkomendasikan 3μμ5μ, tetapi jika kawat emas Au digunakan, ketebalan emas sebaiknya lebih dari 5μ. |
| T: Proses bebas timbal diperlukan ketika papan sirkuit dicetak. Apa yang harus saya perhatikan saat membuat papan sirkuit? XHT: Proses bebas timbal selama pencetakan lebih tinggi dari persyaratan ketahanan suhu dari proses umum, dan persyaratan ketahanan suhu harus di atas 260 °C. Oleh karena itu,disarankan untuk menggunakan substrat di atas TG150 saat memilih bahan substrat. |
| T: Bisakah perusahaan Anda memberikan nomor seri saat membuat teks papan sirkuit? XHT: Nomor seri dapat diberikan, dan selain nomor seri teks, QR-CODE juga dapat diberikan bagi pelanggan untuk pertanyaan. |
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
